OpticalGarden／ レンズ／ computar製品／ LensConnect／ VL-MPZ series／ VL-MPZ
LensConnect  リモートコントロールレンズ DL-MPYシリーズ
f=8mm F2.6 for 1type 20Megapixel Cameras,
Motorized Contorol Fixed-focal, USB interface,C-Mount
VL0826U-MPZ
メーカー：computar
USBケーブル1本で簡単に操作可能な電動FAレンズ
フォーカス、アイリスを、USB(I2C)経由でコントロール可能
手動で調整が不可能な場所でも容易に操作可能
ステッピングモーターにより緻密な制御が可能
プラグアンドプレイで簡単に導入可能
VL-MPZシリーズ  マシンビジョンレンズ
■ USBケーブル1本で給電と制御が可能な電動レンズ
  (I2C版も提供可能)
■ フォーカス、アイリスをUSB でコントロール可能
■ フローティングフォーカス構造により、近距離から無限まで高い光学性能
■ ステッピングモーターにより、緻密なピント調整と高い再現性を実現
■ レンズ制御サンプルプログラムの提供により、簡単に導入が可能
■ 大型高解像センサ1型20メガ（IMX183）に対応したモデル
■ 様々なマシンビジョン用途に対応できる超低ディストーション設計
■ 1型の大型フォーマット（φ16mm）にも関わらず高い周辺光量を実現

Lineup
◆見積･注文 → お問合せ下さい：

※商社様、小売店様は別途見積り致しますのでお問合せ下さい。

VL0826U-MPZ
焦点距離 Focal Length 8mm
絞り範囲 Aperture Range F2.6〜16.0
フォーカス範囲 Focus Range 0.1ｍ〜∞
視野範囲(至近距離)
Object Dimension
at M.O.D		 1′ 189.9mm × 140.0mm
2/3′ 127.8mm × 94.8mm
1/1.8′ 103.7mm × 77.2mm
画角
Angle of View
D×H×V		 1′ 88.8° × 76.9° × 61.5°
2/3′ 68.6° × 57.1° × 44.2°
1/1.8′ 58.2° × 47.8° × 36.6°
有効レンズ径 Effective Lens Aperture Front：φ49.4mm、Rear：φ15.1mm
バックフォーカス Back focal Length 10.6mm(in Air)
フランジバック Flange Bcak 17.526mm(in Air)
イメージャーサイズ Max.Image Format 12.8mm° × 9.6mm (φ16mm)
ディストーション
Distortion		 1′ -0.8％
2/3′ -2.1％
1/1.8′ -1.9％
コトロールI/F Control Interface USB2.0
給電方式 Power Mode Bus Powerd(500mA)
コネクター Connector USB TypeA
作動温度 Operating Temperature −10℃〜＋50℃
コントロール Control フォーカス Focus 電動 Motorized
アイリス Iris 電動 Motorized
マウント Mount Type C-Mount
フィルターネジ径 Filter Thread M82 P=0.75mm(with ZM0810：別売)
大きさ Dimensions φ78×52.93mm
質量 Weight 334g
価格 Japan domesitic price お問合わせ下さい

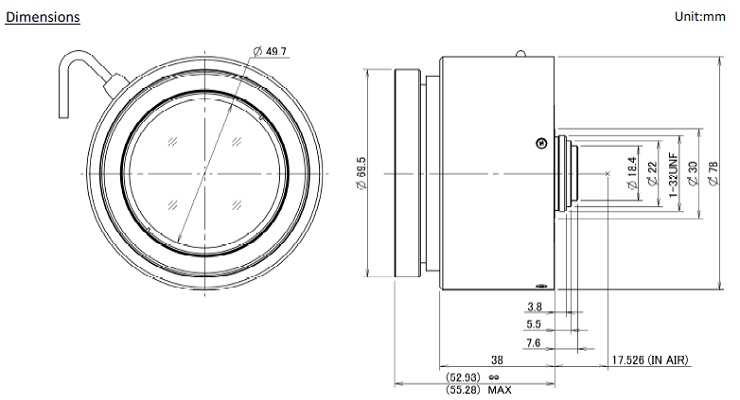

■外観図面 Drawing
