OpticalGarden／ レンズ／ computar製品ラインナップ／ MPYシリーズ
MPYシリーズ
1.1型24メガピクセル対応超高解像度レンズ
Ultra-high resolution lens, suitable for 1.1" 24MP Sensor
V0828-MPY2 / V1228-MPY2 / V1628-MPY2
V2528-MPY / V3528-MPY / V5028-MPY
computar
■1.1型24メガピクセルの大型センサーに対応（1.2型にも対応）
■超コンパクトデザイン
■フローティング機構により、近接から無限遠まで高解像を実現
■耐振5G相当
◆ご注文･販売価格については、お問合せ下さい。

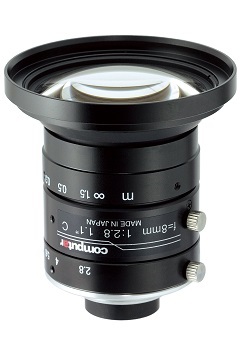

■V0828-MPY2 24メガピクセル対応レンズ f=8mm　対応素子:2/3〜1.1インチ
V0828-MPY2
焦点距離(mm) 8
最大口径比 1：2.8
対応素子サイズ 14.2mm×10.4mm(φ17.6mm)
作動範囲 アイリス F2.8−F16.0
フォーカス 0.2m−Inf.
作動範囲 アイリス 手　動
フォーカス 手　動
視野範囲
(H×V)
at M.O.D.		 1.1型 380mm×270mm
1型 340mm×250mm
2/3型 230mm×170mm
包括角度
D×H×V		 1.1型 93.9°×83.0°×66.0°
1型 89.3°×77.3°×61.7°
2/3型 69.0°×57.3°×44.2°
レンズ有効径 前玉 φ42.2mm
後玉 φ15.3mm
ディストーション 1.1型 -0.6％
1型 -1.7％
2/3型 -2.8％
バックフォーカス 8.6mm
フランジバック 17.526mm
マウント Cマウント
外形寸法 Φ57.5mm×53.2mm
質量 157.4g
フィルタサイズ M67P=0.75（別売VM0810を装着）
M72P=0.75（別売VM0811を装着）
作動温度範囲 -10℃〜+50℃
販売価格 お問合せ下さい

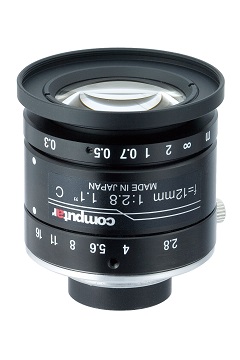

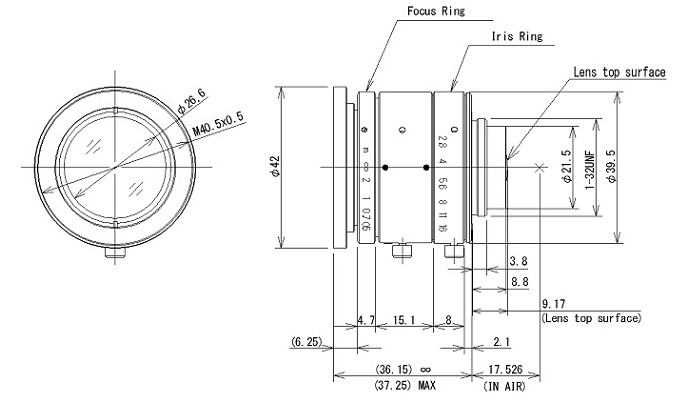

■V1228-MPY2 24メガピクセル対応レンズ f=12mm　対応素子:2/3〜1.1インチ
V1228-MPY2
焦点距離(mm) 12
最大口径比 1：2.8
対応素子サイズ 14.2mm×10.4mm(φ17.6mm)
作動範囲 アイリス F2.8−F16.0
フォーカス 0.3m−Inf.
作動範囲 アイリス 手　動
フォーカス 手　動
視野範囲
(H×V)
at M.O.D.		 1.1型 350mm×260mm
1型 320mm×240mm
2/3型 220mm×160mm
包括角度
D×H×V		 1.1型 71.1°×60.5°×46.2°
1型 66.4°×55.5°×42.9°
2/3型 48.6°×39.6°×30.1°
レンズ有効径 前玉 φ26.2mm
後玉 φ16.7mm
ディストーション 1.1型 -0.5％
1型 -1.0％
2/3型 -1.4％
バックフォーカス 8.4mm
フランジバック 17.526mm
マウント Cマウント
外形寸法 Φ42.0mm×36.1mm
質量 97.2g
フィルタサイズ M40.5 P=0.5
作動温度範囲 -10℃〜+50℃
販売価格 お問合せ下さい
■V1628-MPY2 24メガピクセル対応レンズ f=16mm　対応素子:2/3〜1.1インチ
V1628-MPY2
焦点距離(mm) 16
最大口径比 1：2.8
対応素子サイズ 14.2mm×10.4mm(φ17.6mm)
作動範囲 アイリス F2.8−F16.0
フォーカス 0.3m−Inf.
作動範囲 アイリス 手　動
フォーカス 手　動
視野範囲
(H×V)
at M.O.D.		 1.1型 260mm×190mm
1型 240mm×180mm
2/3型 160mm×120mm
包括角度
D×H×V		 1.1型 57.9°×48.2°×36.2°
1型 53.4°×43.9°×33.6°
2/3型 38.2°×30.9°×23.4°
レンズ有効径 前玉 φ19.4mm
後玉 φ15.3mm
ディストーション 1.1型 -0.5％
1型 -0.6％
2/3型 -0.6％
バックフォーカス 9.4mm
フランジバック 17.526mm
マウント Cマウント
外形寸法 Φ39.5mm×35.2mm
質量 89.8g
フィルタサイズ M34.0 P=0.5
作動温度範囲 -10℃〜+50℃
販売価格 お問合せ下さい

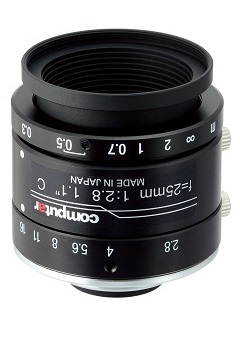

■V2528-MPY 24メガピクセル対応レンズ f=25mm　対応素子:2/3〜1.1インチ
V2528-MPY
焦点距離(mm) 25
最大口径比 1：2.8
対応素子サイズ 14.2mm×10.4mm(φ17.6mm)
作動範囲 アイリス F2.8−F16.0
フォーカス 0.3m−Inf.
作動範囲 アイリス 手　動
フォーカス 手　動
視野範囲
(H×V)
at M.O.D.		 1.1型 160mm×120mm
1型 140mm×110mm
2/3型 100mm×70mm
包括角度
D×H×V		 1.1型 38.7°×31.7°×23.5°
1型 35.4°×28.7°×21.7°
2/3型 24.8°×20.0°×15.0°
レンズ有効径 前玉 φ17.3mm
後玉 φ14.2mm
ディストーション 1.1型 0.3％
1型 0.2％
2/3型 0.1％
バックフォーカス 11.3mm
フランジバック 17.526mm
マウント Cマウント
外形寸法 Φ39.5mm×34.0mm
質量 78.6g
フィルタサイズ M34.0 P=0.5
作動温度範囲 -10℃〜+50℃
販売価格 お問合せ下さい

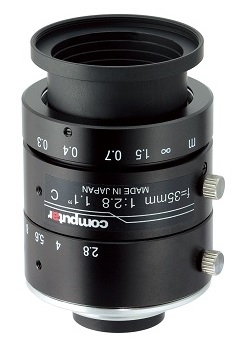

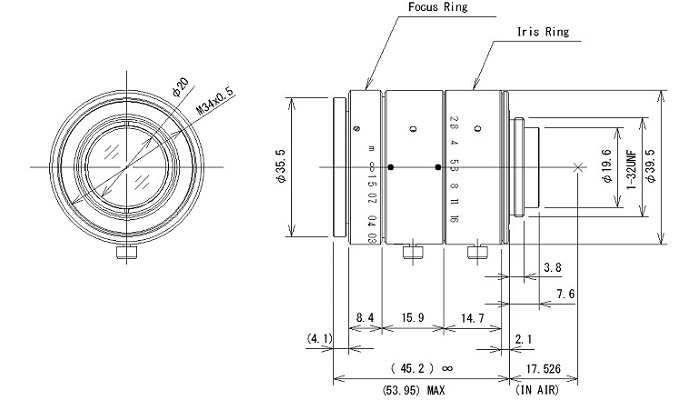

■V3528-MPY 24メガピクセル対応レンズ f=35mm　対応素子:2/3〜1.1インチ
V3528-MPY
焦点距離(mm) 35
最大口径比 1：2.8
対応素子サイズ 14.2mm×10.4mm(φ17.6mm)
作動範囲 アイリス F2.8−F16.0
フォーカス 0.3m−Inf.
作動範囲 アイリス 手　動
フォーカス 手　動
視野範囲
(H×V)
at M.O.D.		 1.1型 110mm×80mm
1型 100mm×70mm
2/3型 70mm×50mm
包括角度
D×H×V		 1.1型 28.2°×22.9°×16.9°
1型 25.8°×20.7°×15.6°
2/3型 17.9°×14.3°×10.8°
レンズ有効径 前玉 φ20.9mm
後玉 φ14.3mm
ディストーション 1.1型 -0.1％
1型 0.0％
2/3型 0.0％
バックフォーカス 11.7mm
フランジバック 17.526mm
マウント Cマウント
外形寸法 Φ39.5mm×45.2mm
質量 103.0g
フィルタサイズ M34.0 P=0.5
作動温度範囲 -10℃〜+50℃
販売価格 お問合せ下さい
■V5028-MPY 24メガピクセル対応レンズ f=50mm　対応素子:2/3〜1.1インチ
V5028-MPY
焦点距離(mm) 50
最大口径比 1：2.8
対応素子サイズ 14.2mm×10.4mm(φ17.6mm)
作動範囲 アイリス F2.8−F16.0
フォーカス 0.5m−Inf.
作動範囲 アイリス 手　動
フォーカス 手　動
視野範囲
(H×V)
at M.O.D.		 1.1型 12mm×85mm
1型 10mm×78mm
2/3型 72mm×54mm
包括角度
D×H×V		 1.1型 20.0°×16.2°×11.9°
1型 18.2°×14.6°×11.0°
2/3型 12.6°×10.1°×7.6°
レンズ有効径 前玉 φ22.2mm
後玉 φ15.4mm
ディストーション 1.1型 0.1％
1型 0.1％
2/3型 0.1％
バックフォーカス 11.9mm
フランジバック 17.526mm
マウント Cマウント
外形寸法 Φ39.5mm×45.2mm
質量 107.0g
フィルタサイズ M34.0 P=0.5
作動温度範囲 -10℃〜+50℃
販売価格 お問合せ下さい
