MPXシリーズ
2/3型16メガピクセル対応マシンビジョンレンズ
Machin Vision lens, suitable for 2/3" 16MP Sensor
M0828-MPX / M1228-MPX / M1628-MPX / M2528-MPX
VM528-MPX / M5028-MPX / M7538-MPX
computar
■過酷な検査環境にも耐えられる耐振性(10G)と耐衝撃性(10G)
■解像度レンズ2μm以下の画素サイズに対応
■フローティング機構の採用により、至近距離から遠距離までの高性能化を実現
■従来比3倍のフォーカス回転角の緻密なピント調整が可能
■クリック式アイリス機構の採用
■f=8mm/12mm/16mm/25mm/35mm/50mm/75mm幅広いラインアップ
◆ご注文･販売価格については、お問合せ下さい。

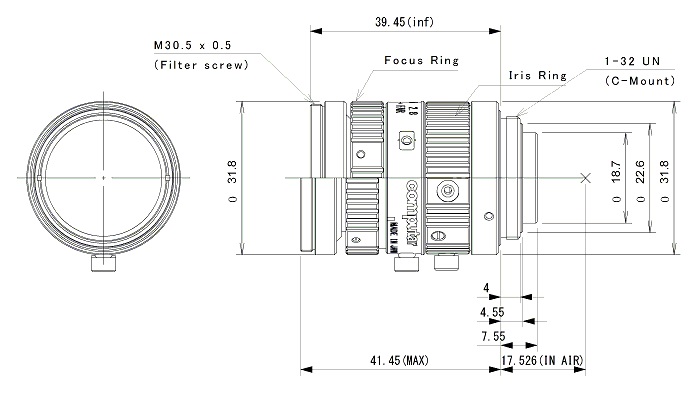

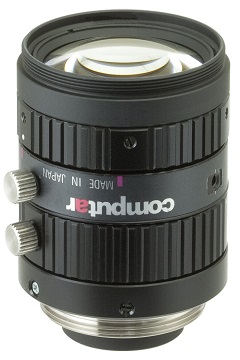

■M0828-MPX 16メガピクセル対応レンズ f=8mm　対応素子:1/3〜2/3インチ
M0828-MPX
焦点距離(mm) 8
最大口径比 1：2.8
対応素子サイズ φ11.8mm
作動範囲 アイリス F2.8−F16.0
フォーカス 0.1m−Inf.
作動範囲 アイリス 手　動
フォーカス 手　動
包括角度
D×H×V		 2/3型 67.5°×56.4°×43.9°
1/2型 52.0°×42.6°×32.6°
1/3型 40.2°×32.6°×24.7°
レンズ有効径 前玉 φ22.7mm
後玉 φ13.0mm
ディストーション 2/3型 0.01％
バックフォーカス 10.2mm
フランジバック 17.526mm
マウント Cマウント
外形寸法 Φ31.8mm×39.45mm
質量 89g
フィルタサイズ M40.5P=0.5（別売XM0823を装着）
作動温度範囲 -10℃〜+50℃
販売価格 お問合せ下さい

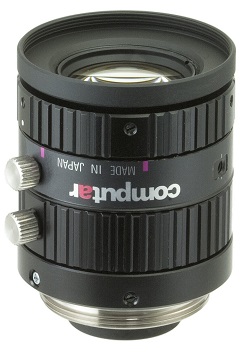

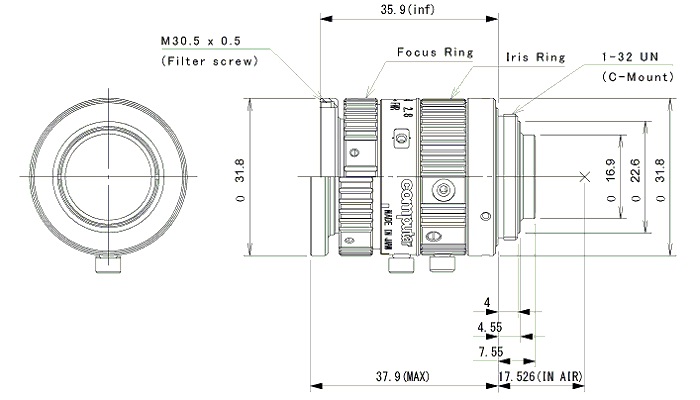

■M1228-MPX 16メガピクセル対応レンズ f=12mm　対応素子:1/3〜2/3インチ
M1228-MPX
焦点距離(mm) 12
最大口径比 1：2.8
対応素子サイズ φ11.8mm
作動範囲 アイリス F2.8−F16.0
フォーカス 0.1m−Inf.
作動範囲 アイリス 手　動
フォーカス 手　動
包括角度
D×H×V		 2/3型 49.2°×40.3°×30.8°
1/2型 36.9°×29.9°×22.7°
1/3型 28.1°×22.7°×17.1°
レンズ有効径 前玉 φ17.2mm
後玉 φ12.5mm
ディストーション 2/3型 0.14％
バックフォーカス 10.2mm
フランジバック 17.526mm
マウント Cマウント
外形寸法 Φ31.8mm×35.9mm
質量 78g
フィルタサイズ M30.5 P=0.5mm
作動温度範囲 -10℃〜+50℃
販売価格 お問合せ下さい

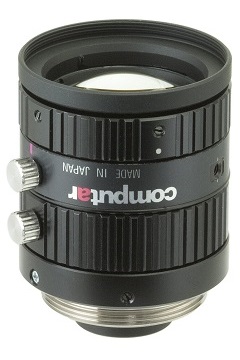

■M1628-MPX 16メガピクセル対応レンズ f=16mm　対応素子:1/3〜2/3インチ
M1628-MPX
焦点距離(mm) 16
最大口径比 1：2.8
対応素子サイズ φ11.8mm
作動範囲 アイリス F2.8−F16.0
フォーカス 0.1m−Inf.
作動範囲 アイリス 手　動
フォーカス 手　動
包括角度
D×H×V		 2/3型 37.9°×30.8°×23.4°
1/2型 28.1°×22.7°×17.1°
1/3型 21.3°×17.1°×12.9°
レンズ有効径 前玉 φ20.1mm
後玉 φ10.5mm
ディストーション 2/3型 0.25％
バックフォーカス 10.3mm
フランジバック 17.526mm
マウント Cマウント
外形寸法 Φ31.8mm×35.45mm
質量 74g
フィルタサイズ M30.5 P=0.5mm
作動温度範囲 -10℃〜+50℃
販売価格 お問合せ下さい

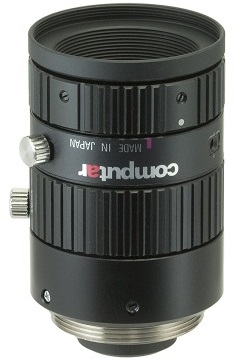

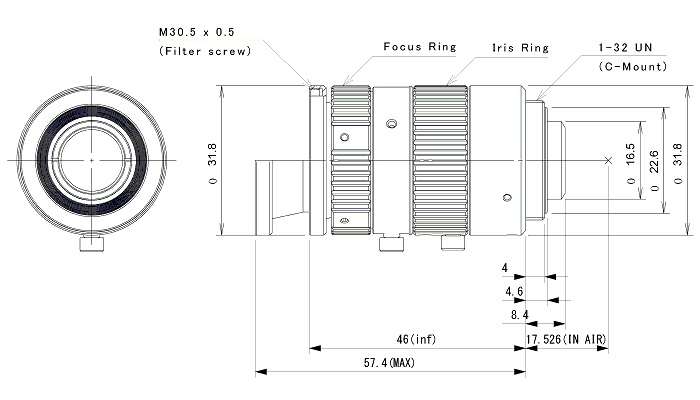

■M2528-MPX 16メガピクセル対応レンズ f=25mm　対応素子:1/3〜2/3インチ
M2528-MPX
焦点距離(mm) 25
最大口径比 1：2.8
対応素子サイズ φ11.8mm
作動範囲 アイリス F2.8−F16.0
フォーカス 0.1m−Inf.
作動範囲 アイリス 手　動
フォーカス 手　動
包括角度
D×H×V		 2/3型 24.8°×20.0°×15.1°
1/2型 18.2°×14.6°×11.0°
1/3型 13.7°×11.0°×8.3°
レンズ有効径 前玉 φ14.0mm
後玉 φ13.4mm
ディストーション 2/3型 0.07％
バックフォーカス 9.5mm
フランジバック 17.526mm
マウント Cマウント
外形寸法 Φ31.8mm×45.6mm
質量 83g
フィルタサイズ M30.5 P=0.5mm
作動温度範囲 -10℃〜+50℃
販売価格 お問合せ下さい

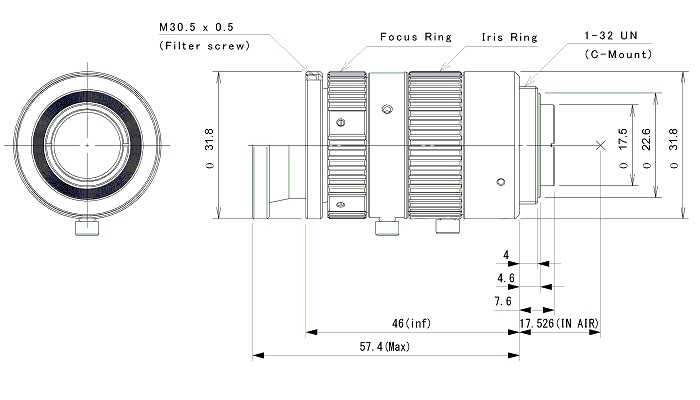

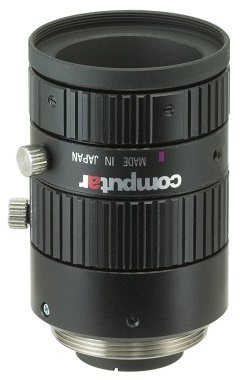

■M3528-MPX 16メガピクセル対応レンズ f=35mm　対応素子:1/3〜2/3インチ
M3528-MPX
焦点距離(mm) 35
最大口径比 1：2.8
対応素子サイズ φ11.8mm
作動範囲 アイリス F2.8−F16.0
フォーカス 0.15m−Inf.
作動範囲 アイリス 手　動
フォーカス 手　動
包括角度
D×H×V		 2/3型 17.8°×14.3°×10.8°
1/2型 13.0°×10.4°×7.8°
1/3型 9.8°×7.8°×5.9°
レンズ有効径 前玉 φ14.0mm
後玉 φ12.0mm
ディストーション 2/3型 0.10％
バックフォーカス 10.9mm
フランジバック 17.526mm
マウント Cマウント
外形寸法 Φ31.8mm×45.6mm
質量 82g
フィルタサイズ M30.5 P=0.5mm
作動温度範囲 -10℃〜+50℃
販売価格 お問合せ下さい

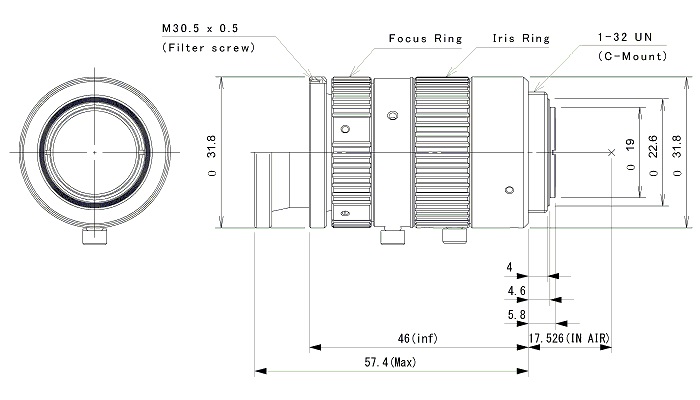

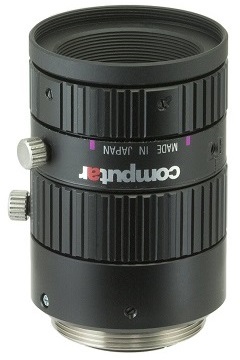

■M5028-MPX 16メガピクセル対応レンズ f=50mm　対応素子:1/3〜2/3インチ
M5028-MPX
焦点距離(mm) 50
最大口径比 1：2.8
対応素子サイズ φ11.8mm
作動範囲 アイリス F2.8−F16.0
フォーカス 0.2m−Inf.
作動範囲 アイリス 手　動
フォーカス 手　動
包括角度
D×H×V		 2/3型 12.6°×10.1°×7.5°
1/2型 9.1°×7.3°×5.5°
1/3型 6.9°×5.5°×4.1°
レンズ有効径 前玉 φ17.5mm
後玉 φ11.8mm
ディストーション 2/3型 0.04％
バックフォーカス 13.2mm
フランジバック 17.526mm
マウント Cマウント
外形寸法 Φ31.8mm×46.0mm
質量 85g
フィルタサイズ M30.5 P=0.5mm
作動温度範囲 -10℃〜+50℃
販売価格 お問合せ下さい

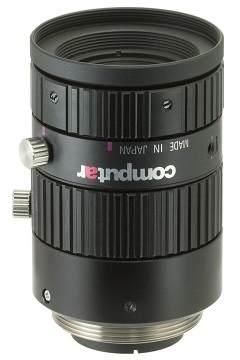

■M7538-MPX 16メガピクセル対応レンズ f=75mm　対応素子:1/3〜2/3インチ
M7538-MPX
焦点距離(mm) 75
最大口径比 1：3.8
対応素子サイズ φ11.8mm
作動範囲 アイリス F3.8−F16.0
フォーカス 0.25m−Inf.
作動範囲 アイリス 手　動
フォーカス 手　動
包括角度
D×H×V		 2/3型 8.6°×6.9°×5.2°
1/2型 6.3°×5.0°×3.8°
1/3型 4.7°×3.8°×2.8°
レンズ有効径 前玉 φ18.5mm
後玉 φ11.0mm
ディストーション 2/3型 0.01％
バックフォーカス 11.9mm
フランジバック 17.526mm
マウント Cマウント
外形寸法 Φ31.8mm×45.6mm
質量 89g
フィルタサイズ M30.5 P=0.5mm
作動温度範囲 -10℃〜+50℃
販売価格 お問合せ下さい
