OpticalGarden／ レンズ／ computar製品／ LensConnect／ Varifocalシリーズ／ EL6Z0915UCS-MPWIR
LensConnect  リモートコントロールレンズ Varifocalシリーズ
6X 9mm-50mm F1.5 Day＆Night for 1/1.8type Megapixel Cameras,
Motorized Contorol Vari-focal, USB interface,CS-Mount
EL6Z0915UCS-MPWIR
メーカー：computar
USBケーブル1本で簡単に操作可能な電動FAレンズ
ズーム、フォーカス、アイリスを、USB(I2C)経由でコントロール可能
手動で調整が不可能な場所でも容易に操作可能
ステッピングモーターにより緻密な制御が可能
プラグアンドプレイで簡単に導入可能
Varifocalシリーズ  マシンビジョンレンズ
■ USBケーブル1本で給電と制御が可能な電動レンズ
  (I2C版も提供可能)
■ ズーム、フォーカス、アイリスをUSB でコントロール可能
■ ステッピングモーターにより、緻密なピント調整と高い再現性を実現
■ 高速なフォーカス制御
■ レンズ制御サンプルプログラムの提供により、簡単に導入が可能
■ 1.1型12メガと1/1.8型の超高解像度バリフォーカルレンズ

Lineup
◆見積･注文 → お問合せ下さい：

※商社様、小売店様は別途見積り致しますのでお問合せ下さい。

EL6Z0915UCS-MPWIR
焦点距離 Focal Length 9mm - 50mm
絞り範囲
Aperture Range		 Wide F1.5〜16C
Tele F1.6〜16.C
最大素子サイズ Max.Image Format 7.1mm×5.4mm（φ8.9mm）
至近距離 Min. Object Distance 3ｍ （前玉より） from front of lens
画角
Angle of View
D×H×V		 1/1.8′(16:9) 52.5°×46.1°×26.3°〜10.2°×9.0°×5.2°
1/1.8′(4:3) 52.5°×42.3°×32.4°〜10.2°×8.2°×6.3°
1/2.7′(16:9) 39.4°×34.5°×19.5°〜7.7°×6.7°×3.8°
1/2.8′(16:9) 38.5°×33.7°×19.1°〜7.5°×6.6°×3.8°
1/3′(4:3) 35.9°×28.8°×21.7°〜7.0°×5.7°×4.3°
有効レンズ径 Effective Lens Aperture Front：φ44.7mm、Rear：φ9.6mm
バックフォーカス
Back focal Length		 Wide 9.2mm(in Air)
Tele 9.2mm(in Air)
フランジバック Flange Bcak 12.5mm(in Air)
コトロールI/F Control Interface USB2.0
給電方式 Power Mode Bus Powerd(500mA)
コネクター Connector USB TypeA
作動温度 Operating Temperature −20℃〜＋60℃
コントロール Control フォーカス Focus 電動 Motorized
アイリス Iris 電動 Motorized
ズーム Zoom 電動 Motorized
マウント Mount Type CS-Mount
フィルターネジ径 Filter Thread M67 P=0.75mm(with VM0918：別売)
大きさ Dimensions 78.2mm×83.8mm×104.8mm
質量 Weight 299g
三脚ネジ穴 Toripod Screw 1/4‐20UNC
価格 Japan domesitic price お問合わせ下さい

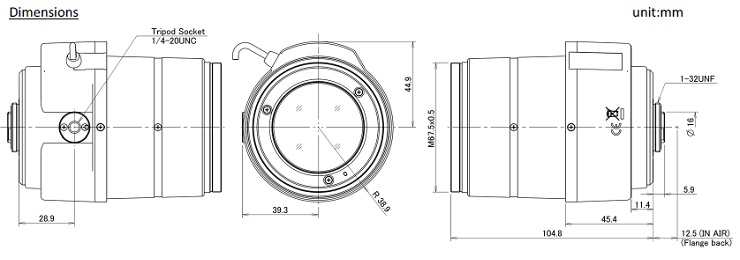

■外観図面 Drawing
