LensConnectレンズ対応USB3 Visionカメラ
1インチCMOS 1237万画素USB3.0カメラ
STC-SCS122BU3V-LCNT / STC-SBS1237BU3V-LCNT

メーカー：OMRON SENTECH （オムロンセンテック株式会社）

1インチ1237万画素USB3 VisionカメラとLensConnectレンズの組合せ

レンズ選定資料（撮影距離・視野範囲→焦点距離）

1インチ1237万画素USB3 Visionカメラで撮影する場合の焦点距離・撮影距離・視野範囲の関係を表に致しました。 使用用途や撮影条件に合った撮影距離と視野範囲を探して下さい。
焦点距離を決めれば、焦点距離でレンズを選定できます。
1インチ1237万画素USB3 Visionカメラ
STC-SCS122BU3V-LCNT
STC-SBS122BU3V-LCNT
LensConnectレンズ
VL-MPZシリーズ ・DL-MPYシリーズ・Varifocalシリーズ

◆商品選定・価格・納期については、お問合せ下さい。

※商社様、小売店様は別途見積り致しますのでお問合せ下さい。

カメラの仕様
型式 STC-SCS122BU3V-LCNT(カラー) STC-SBS122BU3V-LCNT(白黒）
撮像素子 1” 1237万画素プログレッシブ
カラーCMOS(SONY: IMX304)		 1” 1237万画素プログレッシブ
(SONY: IMX304)
有効画素数 4096(H) x 3000(V)
セルサイズ／撮像エリア 3.45 (H)µm x 3.45 (V)µm／14.13 (H)mm x 10.35 (V)mm
通信機能 USB3.0バス経由
インターフェース USB3.0 Super speed (USB3.0 micro B)
レンズマウント Cマウント　※推奨レンズ: F2.8 以上 (Close 側）

1インチ1237万画素USB3 Visionカメラで撮影する場合の焦点距離・撮影距離・視野範囲の関係を表に致しました。 下の表から使用用途や撮影条件に合った撮影距離と視野範囲が見つかれば、焦点距離が決まります。
視野範囲（H mm × V mm）
焦点距離 撮影距離（レンズ〜被写体）
100mm 150mm 200mm 300mm 400mm 500mm 800mm 1000mm
f=4354.0×258.8531.0×388.1708.0×517.51062.0×776.251416.0×1035.01770.0×1293.72832.0×2070.03540.0×2587.5
f=6236.0×172.5354.0×258.8472.0×345.0708.0×517.5944.0×690.01180.0×862.51888.0×1380.02360.0×1725.0
f=8177.0×129.4265.5×194.1354.0×258.8531.0×388.1708.0×517.5885.0×646.91416.0×1035.01770.0×1293.7
f=9157.3×115.0236.0×172.5314.7×230.0472.0×345.0629.3×460.0786.7×575.01258.6×920.01573.3×1150.0
f=10141.6×103.5212.4×155.3283.2×207.0424.8×310.5566.4×414.0708.0×517.51132.8×828.01416.0×1035.0
f=12118.0×86.3177.0×129.4236.0×172.5354.0×258.8472.0×345.0590.0×431.3944.0×690.01180.0×862.5
f=14101.14×73.9151.7×110.9202.3×147.9303.4×221.8404.6×295.7505.7×369.6809.1×591.41011.4×739.3
f=1688.5×64.7132.8×97.1177.0×129.4265.5×194.1354.0×258.8442.5×323.4708.0×517.5885.0×646.9
f=1876.7×57.5118.0×86.3157.3×115.0236.0×172.5314.7×230.0393.3×287.5829.3×460.0786.7×575.0
f=2070.8×51.75106.2×77.6141.6×103.5212.4×155.3283.2×207.0354.0×258.8566.4×414.0708.0×517.5
f=2556.5×41.484.8×62.1113.0×82.8169.6×124.2226.1×165.6282.6×207.0452.2×331.2565.2×414.0
f=3047.1×34.547.1×51.894.2×69.0141.3×103.5188.4×138.0235.5×172.5376.8×276.0471.0×345.0
f=3540.4×29.660.6×44.480.7×59.1121.1×88.7161.5×118.3201.9×147.9323.0×236.6403.7×295.7
f=4035.3×25.953.0×38.870.7×51.8106.0×77.6141.3×103.5176.6×129.4282.6×207.0353.3×258.8
f=4531.4×23.047.1×34.562.8×46.094.2×69.0125.6×92.0157.0×115.0251.2×184.0314.0×230.0
f=5028.3×20.742.4×31.156.5×41.484.8×62.1113.0×82.8141.3×103.5226.1×165.6282.6×207.0
f=5525.7×18.838.5×28.251.4×37.677.1×56.5102.8×75.3128.5×94.1205.5×150.5256.9×188.2
f=6023.6×17.335.3×25.947.1×34.570.65×51.7594.2×69.0117.8×86.3188.4×138.0235.5×172.5
f=6521.7×15.932.6×23.943.5×31.865.2×47.887.0×63.7108.7×79.617.9×127.4217.4×159.2
f=7020.2×14.830.3×22.240.4×30.060.6×44.480.7×59.1100.9×73.9161.5×118.3201.9×147.9
f=7518.8×13.828.3×20.737.7×27.656.5×41.475.4×55.294.2×69.0150.7×110.4188.4×138.0
f=8017.7×12.926.5×19.435.3×25.953.0×38.870.7×51.888.3×64.7141.3×103.5176.6×129.4
f=8516.6×12.224.9×18.333.2×24.449.9×36.566.5×48.783.1×60.9133.0×97.4166.2×121.8
f=9015.7×11.523.6×17.331.4×23.047.1×34.562.8×46.075.5×57.5125.6×92.0157.0×115.0
f=9614.7×10.822.1×16.229.4×21.644.2×32.358.9×43.173.6×53.9117.8×86.3147.2×107.8
上の表から選んだ焦点距離、焦点範囲に適合するレンズを下の表からお選び下さい。

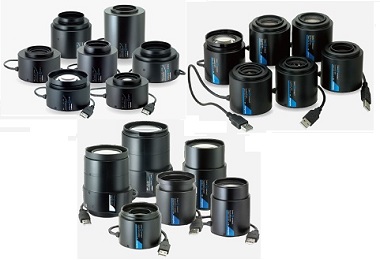

LensConnectレンズ一覧
型番 種類 素子 解像度 焦点距離 絞り範囲 撮影距離 Mount フィルターネジ径
VL0826U-MPZ 固定焦点レンズ 1″ 20M f=8mm F2.6-16.0 100mm-∞ C M82P0.75mm※
VL1226U-MPZ 固定焦点レンズ 1″ 20M f=12mm F2.6-16.0 100mm-∞ C M46P0.75mm
VL1624U-MPZ 固定焦点レンズ 1″ 20M f=16mm F2.4-16.0 100mm-∞ C M46P0.75mm
VL2520U-MPZ 固定焦点レンズ 1″ 20M f=25mm F2.0-16.0 150mm-∞ C M46P0.75mm
VL3522U-MPZ 固定焦点レンズ 1″ 20M f=35mm F2.2-16.0 200mm-∞ C M43P0.75mm
VL5024U-MPZ 固定焦点レンズ 1″ 20M f=50mm F2.4-16.0 200mm-∞ C M43P0.75mm
VL7531U-MPZ 固定焦点レンズ 1″ 20M f=75mm F3.1-16.0 250mm-∞ C M43P0.75mm
DL0828UC-MPY 固定焦点レンズ 1.1″ 12M f=8mm F2.8-16.0 100mm-∞ C M52P0.75mm
DL1224UC-MPY 固定焦点レンズ 1.1″ 12M f=12mm F2.4-16.0 100mm-∞ C M35.5P0.5mm
DL1623UC-MPY 固定焦点レンズ 1.1″ 12M f=16mm F2.3-16.0 110mm-∞ C M35.5P0.5mm
DL2523UC-MPY 固定焦点レンズ 1.1″ 12M f=25mm F2.3-16.0 120mm-∞ C M30.5P0.5mm
DL3525UC-MPY 固定焦点レンズ 1.1″ 12M f=35mm F2.5-16.0 160mm-∞ C M30.5P0.5mm
DL5028UC-MPY 固定焦点レンズ 1.1″ 12M f=50mm F2.8-16.0 200mm-∞ C M30.5P0.5mm
VL6Z1626UC-MPYIR バリフォーカルレンズ 1.1″ 12M f=16-96mm F2.7-16C 300mm-∞ C M67P0.75mm
※ アダプターZM0810（別売)が必要です。
使用用途や撮影条件に適合するレンズが見つかった場合、必要に応じて、見積りをご依頼下さい。
レンズが見つからない場合は、ご相談下さい。
●問合せ・見積依頼・相談→
