LensConnect リモートコントロールレンズ DL-MPYシリーズ

f=35mm F2.2 for 1type 20Megapixel Cameras,
Motorized Contorol Fixed-focal, USB interface,C-Mount

VL3522U-MPZ

メーカー：computar

USBケーブル1本で簡単に操作可能な電動FAレンズ

フォーカス、アイリスを、USB(I²C)経由でコントロール可能
手動で調整が不可能な場所でも容易に操作可能
ステッピングモーターにより緻密な制御が可能
プラグアンドプレイで簡単に導入可能

VL-MPZシリーズマシンビジョンレンズ

■ USBケーブル1本で給電と制御が可能な電動レンズ(I²C版も提供可能)
■ フォーカス、アイリスをUSB でコントロール可能
■ フローティングフォーカス構造により、近距離から無限まで高い光学性能
■ ステッピングモーターにより、緻密なピント調整と高い再現性を実現
■ レンズ制御サンプルプログラムの提供により、簡単に導入が可能
■ 大型高解像センサ1型20メガピクセル（IMX183）に対応したモデル
■ 様々なマシンビジョン用途に対応できる超低ディストーション設計
■ 1型の大型フォーマット（φ16mm）にも関わらず高い周辺光量を実現

◆見積･注文 → お問合せ下さい：

※商社様、小売店様は別途見積り致しますのでお問合せ下さい。

VL3522U-MPZ
焦点距離 Focal Length		35mm
絞り範囲 Aperture Range		F2.2～16.0
フォーカス範囲 Focus Range		0.2ｍ～∞
視野範囲(至近距離) Object Dimension at M.O.D	1′	69.7mm × 52.2mm
	2/3′	47.9mm × 35.9mm
	1/1.8′	39.1mm × 29.3mm
画角 Angle of View D×H×V	1′	25.8° × 20.8° × 15.7°
	2/3′	17.9° × 14.4° × 10.8°
	1/1.8′	14.7° × 11.8° × 8.9°
有効レンズ径 Effective Lens Aperture		Front：φ21.5mm、Rear：φ15.6mm
バックフォーカス Back focal Length		9.7mm(in Air)
フランジバック Flange Bcak		17.526mm(in Air)
イメージャーサイズ Max.Image Format		12.8mm × 9.6mm (φ16mm)
ディストーション Distortion	1′	0.0％
	2/3′	0.0％
	1/1.8′	0.0％
コトロールI/F Control Interface		USB2.0
給電方式 Power Mode		Bus Powerd(500mA)
コネクター Connector		USB TypeA
作動温度 Operating Temperature		－10℃～＋50℃
コントロール Control	フォーカス Focus	電動 Motorized
	アイリス Iris	電動 Motorized
マウント Mount Type		C-Mount
フィルターネジ径 Filter Thread		M43 P=0.75mm
大きさ Dimensions		φ75×66.1mm
質量 Weight		313g
価格 Japan domesitic price		お問合わせ下さい

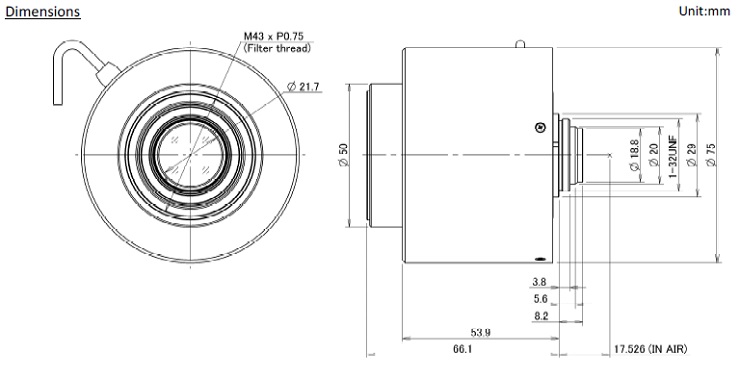

■外観図面 Drawing

	LensConnect Series
	レンズ本体にモータ、その制御基板とUSB通信機能を搭載し、USB経由でパソコンから給電及びコマンド送信することで簡単に(ズーム)・フォーカス・アイリス位置を調整可能なレンズです。レンズとパソコンは、USBケーブル1本で接続します。ご使用環境に合わせてUSB延長ケーブルを接続することが可能です。（最大ケーブル長5ｍ。シールドタイプをご使用ください。） (ズーム)・フォーカス・アイリスの位置はモータのアドレス位置で管理されており、再現良く指定した位置に停止することが可能です。
	I²Cモデルレンズ本体にモータ、その制御基板とI²C通信機能を搭載し、 I²C経由でコントローラからコマンド送信することで簡単に(ズーム)・フォーカス・アイリス位置を調整可能なモデルです。
	LensConnectレンズ対応USB3 Visionカメラ STC-SCS500U3V-LCNT / STC-SBS500U3V-LCNT 2/3インチ 5メガピクセル対応USB3 Visionカメラ STC-SCS881U3V-LCNT / STC-SBS881U3V-LCNT 1インチ 8メガピクセル対応USB3 Visionカメラ STC-SCS122BU3V-LCNT / STC-SBS122BU3V-LCNT 1インチ 12.3メガピクセル対応USB3 Visionカメラ
