VS-UVシリーズ  UV対応マクロレンズ(近紫外対応レンズ)
VS-UV Series  Machine Vision design for visible and ultraviolet wavelength
VS Technology
近紫外(365nm)領域に光学特性を持たせたレンズ
UV照明の特性を最大限に活かせる設計
ディストーションを抑えたマシンビジョン設計

Lineup
■  VS-MC00303NS-UV  UV対応マクロレンズ 光学倍率 0.03〜0.3× 【1/2、1/3インチ対応】
型 名 VS-MC00303NS-UV
可変光学倍率範囲 0.03〜0.3×
光学倍率 0.03× 0.1× 0.3×
視野範囲(V×H) 1/2” 160.0×213.3mm 48.0×64.0mm 16.0×21.3mm
1/3” 120.0×160.0mm 36.0×48.0mm 12.0×16.0mm
WD 520.1mm 144.1mm 38.1mm
物像間距離O/I 565.5mm 190.6mm 88.0mm
実効F 絞り開放時 4.1 4.4 5.1
NA 0.004 0012 0.029
被写界深度 最小錯乱円φ0.04mm 373.3mm 33.6mm 4.6mm
TVディストーション(1/2″) 0.00%
周辺光量(Y=4) 92%
設計波長 Ultraviolet
マウント Cマウント
フランジバック 17.526mm
適合センサーサイズ(max.) 1/2″
フィルター径 M25.5P=0.5
重量 約41g
外観寸法 φ32(max.)×L=27.9(×0.03)〜32.4(×0.3)mm →図面
■  VS-MC0510S-UV  UV対応マクロレンズ 光学倍率 0.4〜1.0× 【1/2、1/3インチ対応】
型 名 VS-MC0510S-UV
可変光学倍率範囲 0.4〜1.0×
光学倍率 0.4× 0.75× 1.0×
視野範囲(V×H) 1/2” 12.0×16.0mm 6.4×8.5mm 4.8×6.4mm
1/3” 9.0×12.0mm 4.8×6.4mm 3.6×4.8mm
WD 157.1mm 103.4mm 88.1mm
物像間距離O/I 226.9mm 189.3mm 185.5mm
実効F 絞り開放時 4.8 5.6 6.4
NA 0.052 0.067 0.078
被写界深度 最小錯乱円φ0.04mm 1.5mm 0.8mm 0.5mm
TVディストーション(1/2″) 0.00%
周辺光量(Y=4) 89%
設計波長 Ultraviolet
マウント Cマウント
フランジバック 17.526mm
適合センサーサイズ(max.) 1/2″
フィルター径 なし
重量 約76g
外観寸法 φ32(max.)×L=52.3(×0.4)〜79.9(×1.0)mm →図面
■  VS-MC2-65UV365  UV (365nm)対応マクロレンズ 光学倍率 2.0× 【1/2、1/3インチ対応】
型 名 VS-MC2-65UV365
光学倍率 2.0×
視野範囲(V×H) 1/2” 2.4×3.2mm
1/3” 1.8×2.4mm
WD 64.0mm ±2
物像間距離O/I 144.4mm
実効F 10.4
NA 0.096
被写界深度 最小錯乱円φ0.04mm 0.2mm
TVディストーション(1/2″) 0.10%
周辺光量(Y=4) 90%
設計波長 365nm
マウント Cマウント
フランジバック 17.526mm
適合センサーサイズ(max.) 1/2″
フィルター径 なし
重量 約28g

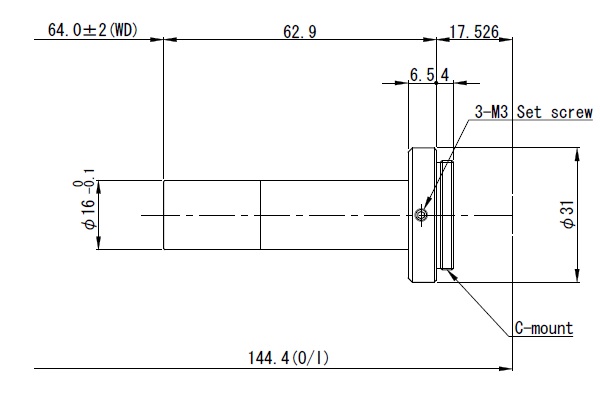

外観寸法 φ31(max.)×L=62.9mm →図面
■  VS-MC3-65UV365  UV (365nm)対応マクロレンズ 光学倍率 3.0× 【1/2、1/3インチ対応】
型 名 VS-MC3-65UV365
光学倍率 3.0×
視野範囲(V×H) 1/2” 1.6×2.1mm
1/3” 1.2×1.6mm
WD 65.3mm ±2
物像間距離O/I 169.8mm
実効F 9.3
NA 0.162
被写界深度 最小錯乱円φ0.04mm 0.08mm
TVディストーション(1/2″) 0.10%
周辺光量(Y=4) 90%
設計波長 365nm
マウント Cマウント
フランジバック 17.526mm
適合センサーサイズ(max.) 1/2″
フィルター径 なし
重量 約62g
外観寸法 φ31(max.)×L=87mm →図面
