OpticalGarden／ computar製品／ HD電動ズームレンズ／ M24Z2138PDC-MP
2/3型 メガピクセル対応 24倍電動ズームレンズ
for 2/3 type Megapixel Cameras, Motorized Zoom
M24Z2138PDC-MP
computar
■2/3型 Full HDセンサー対応、電動ズームレンズ
■セキュリティを中心とした、幅広い用途に対応
■光学倍率24倍により、遠方の被写体を確実かつ鮮明に撮影可能
フルHDカメラの性能を十分に発揮でき、画像を拡大しても高画質が維持できます

Lineup
◆ M24Z2138PDC-MP → お問合せ下さい

※商社様、小売店様は別途見積り致しますのでお問合せ下さい。

レンズ仕様
型番 M24Z2138PDC-MP
焦点距離 21〜500mm（ズーム比：24倍）
最大口径比 1：3.8
絞り F3.8〜F500C
包括角度
（D×H×V）		 2/3型 29.4°×23.5°×17.6°〜 1.5°×1.0°×0.8°
1/1.8型 24.2°×19.5°×14.7°〜 1.1°×0.9°×0.6°
1/2型 21.4°×17.1°×12.8°〜 0.9°×0.8°×0.6°
最大画面寸法 φ11mm  2/3インチ
至近距離 5.0m（前球面より）
レンズ有効径 前玉φ66mm，後玉φ14.5mm
バックフォーカス 21.3mm（in Air）
フランジバック 17.526mm
操作方法 ズーム モーター駆動（DC6V，90mA以下，約6.5秒，5kΩVR）※
フォーカス モーター駆動（DC6V，90mA以下，約6.5秒，5kΩVR）※
アイリス DC（駆動コイル190Ω，制動コイル1000Ω）
作動温度範囲 -10℃〜+50℃
マウント Cマウント
フィルターネジ径 M77 P=1.0
三脚座ネジ 1/4-20UNC
外形サイズ W101×H102.4×D237.6mm
重量 2240g
価格（税別） 要問合
※モーター駆動（供給電圧，消費電圧，応答速度・作動時間，ポテンシャルメータ）

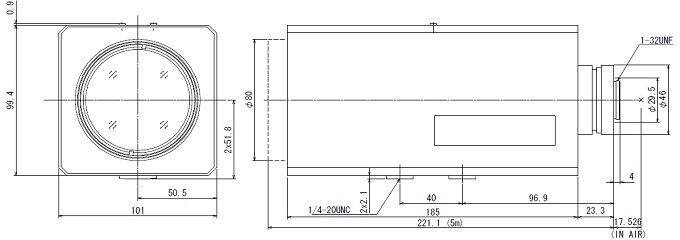

【外観図】

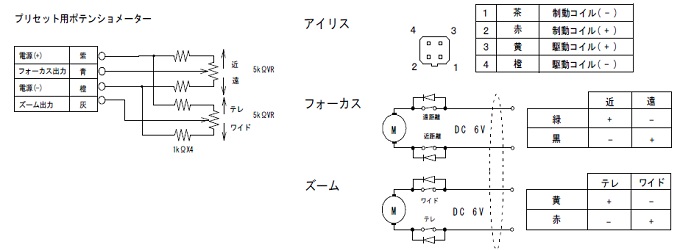

【回路図】
