OpticalGarden／ computar製品／ HD電動ズームレンズ／ E24Z1018PDC-MP
1/1.8型 3メガピクセル対応24倍電動ズームレンズ
for 1/1.8 type 3 Megapixel Cameras, Motorized Zoom
E24Z1018PDC-MP
computar
■1/1.8型 Full HDセンサー対応、電動ズームレンズ
■セキュリティを中心とした、幅広い用途に対応
■光学倍率24倍により、遠方の被写体を確実かつ鮮明に撮影可能
フルHDカメラの性能を十分に発揮でき、画像を拡大しても高画質が維持できます

Lineup
◆ E24Z1018PDC-MP → お問合せ下さい

※商社様、小売店様は別途見積り致しますのでお問合せ下さい。

レンズ仕様
型番 E24Z1018PDC-MP
焦点距離 10〜240mm（ズーム比：24倍）
最大口径比 1：1.8
絞り F1.8〜F500C
包括角度
（D×H×V）		 1/1.8型 48.5°×39.0°×29.5°〜 2.2°×1.7°×1.3°
1/2型 43.7°×35.2°×26.5°〜 1.9°×1.6°×1.2°
1/3型 33.0°×26.5°×20.0°〜 1.5°×1.2°×0.9°
最大画面寸法 φ8.9mm  1/1.8インチ
至近距離 4m（前球面より）
レンズ有効径 前玉φ66mm，後玉φ13mm
バックフォーカス 14.1mm（in Air）
フランジバック 17.526mm
操作方法 ズーム モーター駆動（DC6V，90mA以下，約6.5秒，5kΩVR）※
フォーカス モーター駆動（DC6V，90mA以下，約6.5秒，5kΩVR）※
アイリス DC（駆動コイル190Ω，制動コイル1000Ω）
作動温度範囲 -10℃〜+50℃
マウント Cマウント
フィルターネジ径 M77 P=1.0
三脚座ネジ 1/4-20UNC
外形サイズ W101×H102.4×D198.2mm
重量 2060g
価格（税別） 要問合
※モーター駆動（供給電圧，消費電圧，応答速度・作動時間，ポテンシャルメータ）

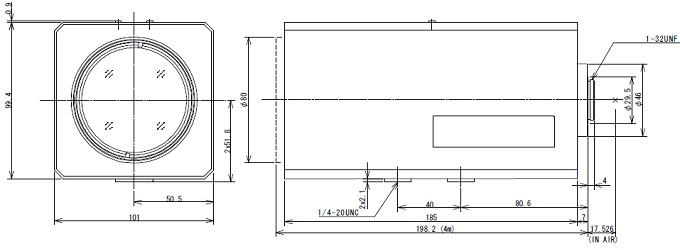

【外観図】

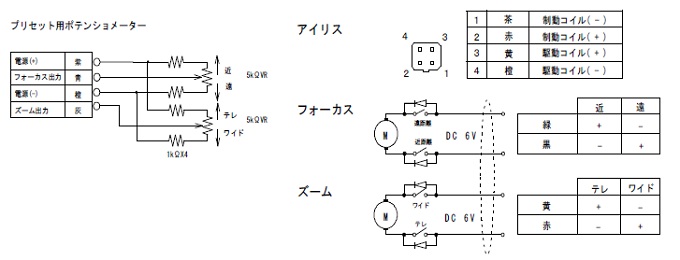

【回路図】
