リングライトガイド
Ring Light Guide
多成分ガラスファイバー

■360°方向から均一な光を照射することにより、影を軽減します
■カメラやレンズ、顕微鏡など用途にあったリング内径の選択が可能です
■LED照明に見られる光のムラが無く、綺麗な光を照射します
■標準タイプ照射角度：20°

対応光源装置

PCS-UHX ・ PCS-NHF150 ・ KTX-100シリーズ・ KTX-150Rシリーズ・ PCS-MH80RC ・ XEF-152S



■ リング内径　φ18

上段：KenkoTokina型番、下段：日本ピーアイ型番（同製品、もしくは同等品）　

型　番	ファイバ種別	入射側		保護形式他	長さ (mm)	出射側(リング)		価格 (税別)
型　番	ファイバ種別	結束	形状	保護形式他	長さ (mm)	内径	外寸	価格 (税別)
FG5R-1000FD18R PLG-R18-1000-6R	多成分ガラス	φ5 φ6	φ15×31	フレキシブルSUS	1000	φ18	φ40×20	54,000 50,300
FG5R-1500FD18R PLG-R18-1500-6R	多成分ガラス	φ5 φ6	φ15×31	フレキシブルSUS	1500	φ18	φ40×20	64,000 55,400
FG5R-2000FD18R PLG-R18-2000-6R	多成分ガラス	φ5 φ6	φ15×31	フレキシブルSUS	2000	φ18	φ40×20	69,000 60,800

ライトガイドの長さなどの特注品も承ります。お気軽にご連絡下さい。

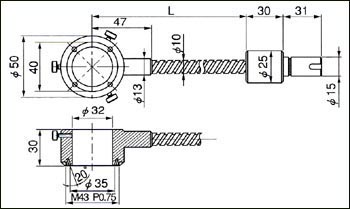

■ リング内径　φ32

上段：KenkoTokina型番、下段：日本ピーアイ型番（同製品、もしくは同等品）　

型　番	ファイバ種別	入射側		保護形式他	長さ (mm)	出射側(リング)		価格 (税別)
型　番	ファイバ種別	結束	形状	保護形式他	長さ (mm)	内径	外寸	価格 (税別)
FG6R-1000FD32R PLG-R32-1000-6R	多成分ガラス	φ6	φ15×31	フレキシブルSUS	1000	φ32	φ50×30	54,000 55,600
FG6R-1500FD32R PLG-R32-1500-6R	多成分ガラス	φ6	φ15×31	フレキシブルSUS	1500	φ32	φ50×30	61,000 60,800
FG6R-2000FD32R PLG-R32-2000-6R	多成分ガラス	φ6	φ15×31	フレキシブルSUS	2000	φ32	φ50×30	68,000 77,000

ライトガイドの長さなどの特注品も承ります。お気軽にご連絡下さい。



■ リング内径　φ32	照射部垂直型

上段：KenkoTokina型番、下段：日本ピーアイ型番（同製品、もしくは同等品）　

型　番	ファイバ種別	入射側		保護形式他	長さ (mm)	出射側(リング)		価格 (税別)
型　番	ファイバ種別	結束	形状	保護形式他	長さ (mm)	内径	外寸	価格 (税別)
FG6R-1000FVD32R PLG-VR32-1000-6R	多成分ガラス	φ6	φ15×31	フレキシブルSUS	1000	φ32	φ55×30 φ50×30	74,000 68,500
FG6R-1500FVD32R PLG-VR32-1500-6R	多成分ガラス	φ6	φ15×31	フレキシブルSUS	1500	φ32	φ55×30 φ50×30	82,000 73,700
FG6R-2000FVD32R PLG-VR32-2000-6R	多成分ガラス	φ6	φ15×31	フレキシブルSUS	2000	φ32	φ55×30 φ50×30	86,000 79,200

ライトガイドの長さなどの特注品も承ります。お気軽にご連絡下さい。



■ リング内径　φ32	薄型タイプ「高さ20mm」

型　番	ファイバ種別	入射側		保護形式他	長さ (mm)	出射側(リング)		価格 (税別)
型　番	ファイバ種別	結束	形状	保護形式他	長さ (mm)	内径	外寸	価格 (税別)
FG6R-1000FD32H20R	多成分ガラス	φ6	φ15×31	フレキシブルSUS	1000	φ32	φ50×20	70,000
FG6R-1500FD32H20R	多成分ガラス	φ6	φ15×31	フレキシブルSUS	1500	φ32	φ50×20	78,000
FG6R-2000FD32H20R	多成分ガラス	φ6	φ15×31	フレキシブルSUS	2000	φ32	φ50×20	86,000

ライトガイドの長さなどの特注品も承ります。お気軽にご連絡下さい。



■ リング内径　φ55

上段：KenkoTokina型番、下段：日本ピーアイ型番（同製品、もしくは同等品）　

型　番	ファイバ種別	入射側		保護形式他	長さ (mm)	出射側(リング)		価格 (税別)
型　番	ファイバ種別	結束	形状	保護形式他	長さ (mm)	内径	外寸	価格 (税別)
FG8R-750FD55R PLG-R55-750-8R	多成分ガラス	φ8	φ15×31	フレキシブルSUS	750	φ55	φ80×26	60,000 72,000
FG8R-1000FD55R PLG-R55-1000-8R	多成分ガラス	φ8	φ15×31	フレキシブルSUS	1000	φ55	φ80×26	65,000 76,400
FG8R-1500FD55R PLG-R55-1500-8R	多成分ガラス	φ8	φ15×31	フレキシブルSUS	1500	φ55	φ80×26	73,000 85,500
FG8R-2000FD55R PLG-R55-2000-8R	多成分ガラス	φ8	φ15×31	フレキシブルSUS	2000	φ55	φ80×26	83,000 94,400

ライトガイドの長さなどの特注品も承ります。お気軽にご連絡下さい。



■ リング内径　φ55	照射部垂直型

上段：KenkoTokina型番、下段：日本ピーアイ型番（同製品、もしくは同等品）　

型　番	ファイバ種別	入射側		保護形式他	長さ (mm)	出射側(リング)		価格 (税別)
型　番	ファイバ種別	結束	形状	保護形式他	長さ (mm)	内径	外寸	価格 (税別)
FG8R-1000FVD55R PLG-VR55-1000-8R	多成分ガラス	φ8	φ15×31	フレキシブルSUS	1000	φ55	φ85×29 φ80×26	85,000 89,500
FG8R-1500FVD55R PLG-VR55-1500-8R	多成分ガラス	φ8	φ15×31	フレキシブルSUS	1500	φ55	φ85×29 φ80×26	97,000 98,400
FG8R-2000FVD55R PLG-VR55-2000-8R	多成分ガラス	φ8	φ15×31	フレキシブルSUS	2000	φ55	φ85×29 φ80×26	103,000 107,500

ライトガイドの長さなどの特注品も承ります。お気軽にご連絡下さい。



■ リング内径　φ61

型　番	ファイバ種別	入射側		保護形式他	長さ (mm)	出射側(リング)		価格 (税別)
型　番	ファイバ種別	結束	形状	保護形式他	長さ (mm)	内径	外寸	価格 (税別)
FG8R-750FD61R	多成分ガラス	φ8	φ15×31	フレキシブルSUS	750	φ61	φ85×26	62,000
FG8R-1000FD61R	多成分ガラス	φ8	φ15×31	フレキシブルSUS	1000	φ61	φ85×26	73,000
FG8R-1500FD61R	多成分ガラス	φ8	φ15×31	フレキシブルSUS	1500	φ61	φ85×26	78,000
FG8R-2000FD61R	多成分ガラス	φ8	φ15×31	フレキシブルSUS	2000	φ61	φ85×26	83,000

ライトガイドの長さなどの特注品も承ります。お気軽にご連絡下さい。



■ リング内径　φ80

型　番	ファイバ種別	入射側		保護形式他	長さ (mm)	出射側(リング)		価格 (税別)
型　番	ファイバ種別	結束	形状	保護形式他	長さ (mm)	内径	外寸	価格 (税別)
FG11R-1000FD80R	多成分ガラス	φ11	φ15×31	フレキシブルSUS	1000	φ80	φ110×31	232,000
FG11R-1500FD80R	多成分ガラス	φ11	φ15×31	フレキシブルSUS	1500	φ80	φ110×31	260,000
FG11R-2000FD80R	多成分ガラス	φ11	φ15×31	フレキシブルSUS	2000	φ80	φ110×31	280,000

ライトガイドの長さなどの特注品も承ります。お気軽にご連絡下さい。



■ リング内径　φ100

型　番	ファイバ種別	入射側		保護形式他	長さ (mm)	出射側(リング)		価格 (税別)
型　番	ファイバ種別	結束	形状	保護形式他	長さ (mm)	内径	外寸	価格 (税別)
FG11R-1000FD100R	多成分ガラス	φ11	φ15×31	フレキシブルSUS	1000	φ100	φ130×31	270,000
FG11R-1500FD100R	多成分ガラス	φ11	φ15×31	フレキシブルSUS	1500	φ100	φ130×31	300,000
FG11R-2000FD100R	多成分ガラス	φ11	φ15×31	フレキシブルSUS	2000	φ100	φ130×31	320,000

ライトガイドの長さなどの特注品も承ります。お気軽にご連絡下さい。

テーパー型リングライトガイド

■照射端面に角度をつけたことにより、接近時に通常のリングライトガイドに起こる中心部分が暗くなる現象を解消
■角度をつけて照射することにより乱反射を軽減します
■高倍率や短いＷＤのレンズにも適応
■照射角度：50°



■ リング内径　φ32	テーパー型

上段：KenkoTokina型番、下段：日本ピーアイ型番（同製品、もしくは同等品）　

型　番	ファイバ種別	入射側		保護形式他	長さ (mm)	出射側(リング)		価格 (税別)
型　番	ファイバ種別	結束	形状	保護形式他	長さ (mm)	内径	外寸	価格 (税別)
FG6R-1000FD32TP PLG-TR32-1000-6R	多成分ガラス	φ6	φ15×31	フレキシブルSUS	1000	φ32	φ50×35 φ50×30	69,000 55,400
FG6R-1500FD32TP PLG-TR32-1500-6R	多成分ガラス	φ6	φ15×31	フレキシブルSUS	1500	φ32	φ50×35 φ50×30	77,000 60,800
FG6R-2000FD32TP PLG-TR32-2000-6R	多成分ガラス	φ6	φ15×31	フレキシブルSUS	2000	φ32	φ50×35 φ50×30	83,000 66,000

テーパー照射角度、ライトガイドの長さなどの特注品も承ります。お気軽にご連絡下さい。



■ リング内径　φ55	テーパー型

上段：KenkoTokina型番、下段：日本ピーアイ型番（同製品、もしくは同等品）　

型　番	ファイバ種別	入射側		保護形式他	長さ (mm)	出射側(リング)		価格 (税別)
型　番	ファイバ種別	結束	形状	保護形式他	長さ (mm)	内径	外寸	価格 (税別)
FG8R-1000FD55TP PLG-TR55-1000-8R	多成分ガラス	φ8	φ15×31	フレキシブルSUS	1000	φ55	φ80×26	84,000 76,400
FG8R-1500FD55TP PLG-TR55-1500-8R	多成分ガラス	φ8	φ15×31	フレキシブルSUS	1500	φ55	φ80×26	92,000 85,300
FG8R-2000FD55TP PLG-TR55-2000-8R	多成分ガラス	φ8	φ15×31	フレキシブルSUS	2000	φ55	φ80×26	100,000 94,400

テーパー照射角度、ライトガイドの長さなどの特注品も承ります。お気軽にご連絡下さい。

内向き照射リングライトガイド

■照射端面がリング中心軸に対して90°の角度設定。全周真横照射となり、立体的な画像が得られる
■光りやすい物の細かい傷や凹凸の検査に適応
■照射角度：60°



■ リング内径　φ55	内向き照射型

上段：KenkoTokina型番、下段：日本ピーアイ型番（同製品、もしくは同等品）　

型　番	ファイバ種別	入射側		保護形式他	長さ (mm)	出射側(リング)		価格 (税別)
型　番	ファイバ種別	結束	形状	保護形式他	長さ (mm)	内径	外寸	価格 (税別)
FG8R-1000FD55-50H PLG-FR50-1000-9R	多成分ガラス	φ8 φ9	φ15×31	フレキシブルSUS	1000	φ55	φ80×26	196,000 105,000
FG8R-1500FD55-50H PLG-FR50-1500-9R	多成分ガラス	φ8 φ9	φ15×31	フレキシブルSUS	1500	φ55	φ80×26	220,000 117,400
FG8R-2000FD55-50H PLG-FR50-2000-9R	多成分ガラス	φ8 φ9	φ15×31	フレキシブルSUS	2000	φ55	φ80×26	230,000 129,500

ライトガイドの長さなどの特注品も承ります。お気軽にご連絡下さい。



■ リング内径　φ74	内向き照射型

上段：KenkoTokina型番、下段：日本ピーアイ型番（同製品、もしくは同等品）　

型　番	ファイバ種別	入射側		保護形式他	長さ (mm)	出射側(リング)		価格 (税別)
型　番	ファイバ種別	結束	形状	保護形式他	長さ (mm)	内径	外寸	価格 (税別)
FG10R-1000FD74-70H PLG-FR70-1000-10R	多成分ガラス	φ10	φ15×31	フレキシブルSUS	1000	φ74	φ100×30	220,000 130,700
FG10R-1500FD74-70H PLG-FR70-1500-10R	多成分ガラス	φ10	φ15×31	フレキシブルSUS	1500	φ74	φ100×30	250,000 145,500
FG10R-2000FD74-70H PLG-FR70-2000-10R	多成分ガラス	φ10	φ15×31	フレキシブルSUS	2000	φ74	φ100×30	270,000 160,600

ライトガイドの長さなどの特注品も承ります。お気軽にご連絡下さい。

2段照射(テーパー面/平面)1光源

■通常のリングライトガイドとテーパー型リングライトガイドの2段照射タイプ
■テーパー照射及び平面照射がミックス光となり、叉巾広いワーキングディスタンスに有効
■照射角度：20°・60°



■ リング内径　φ32	2段照射(テーパー面/平面)1光源

上段：KenkoTokina型番、下段：日本ピーアイ型番（同製品、もしくは同等品）　

型　番	ファイバ種別	入射側		保護形式他	長さ (mm)	出射側(リング)		価格 (税別)
型　番	ファイバ種別	結束	形状	保護形式他	長さ (mm)	内径	外寸	価格 (税別)
FGR-1000FD32(1EAB) PLG-DR32-1000-7R	多成分ガラス	φ7.5 φ7	φ15×31	フレキシブルSUS	1000	φ32	φ50×35 50×30	136,000 97,400
FGR-1500FD32(1EAB) PLG-DR32-1500-7R	多成分ガラス	φ7.5 φ7	φ15×31	フレキシブルSUS	1500	φ32	φ50×35 50×30	140,000 106,000
FGR-2000FD32(1EAB) PLG-DR32-2000-7R	多成分ガラス	φ7.5 φ7	φ15×31	フレキシブルSUS	2000	φ32	φ50×35 50×30	150,000 114,700

ライトガイドの長さなどの特注品も承ります。お気軽にご連絡下さい。



■ リング内径　φ55	2段照射(テーパー面/平面)1光源

上段：KenkoTokina型番、下段：日本ピーアイ型番（同製品、もしくは同等品）　

型　番	ファイバ種別	入射側		保護形式他	長さ (mm)	出射側(リング)		価格 (税別)
型　番	ファイバ種別	結束	形状	保護形式他	長さ (mm)	内径	外寸	価格 (税別)
FGR-1000FD55(1EAB) PLG-DR55-1000-10R	多成分ガラス	φ10.1 φ10	φ15×31	フレキシブルSUS	1000	φ55	φ85×30	170,000 143,300
FGR-1500FD55(1EAB) PLG-DR55-1500-10R	多成分ガラス	φ10.1 φ10	φ15×31	フレキシブルSUS	1500	φ55	φ85×30	180,000 159,600
FGR-2000FD55(1EAB) PLG-DR55-2000-10R	多成分ガラス	φ10.1 φ10	φ15×31	フレキシブルSUS	2000	φ55	φ85×30	197,000 176,200

ライトガイドの長さなどの特注品も承ります。お気軽にご連絡下さい。

2段照射(テーパー面/平面)2光源

■光源を二台使用することによりテーパー照射部分と通常照射部分の各光量調整が可能です
■テーパー照射及び平面照射がミックス光となり、叉巾広いワーキングディスタンスに有効
■各光量調整により多種多様な用途に適応した万能型
■特注で光の出射角度を変更可能
■照射角度：20°・60°



■ リング内径　φ32	2段照射(テーパー面/平面)2光源

上段：KenkoTokina型番、下段：日本ピーアイ型番（同製品、もしくは同等品）　

型　番	ファイバ種別	入射側		保護形式他	長さ (mm)	出射側(リング)		価格 (税別)
型　番	ファイバ種別	結束	形状	保護形式他	長さ (mm)	内径	外寸	価格 (税別)
FGR-1000FD32(2EAB) PLG-YDR32-1000-5R	多成分ガラス	φ7.5 φ5	φ15×31	フレキシブルSUS	1000	φ32	φ50×35 φ50×30	147,000 116,600
FGR-1500FD32(2EAB) PLG-YDR32-1500-5R	多成分ガラス	φ7.5 φ5	φ15×31	フレキシブルSUS	1500	φ32	φ50×35 φ50×30	160,000 126,300
FGR-2000FD32(2EAB) PLG-YDR32-2000-5R	多成分ガラス	φ7.5 φ5	φ15×31	フレキシブルSUS	2000	φ32	φ50×35 φ50×30	172,000 136,200

イトガイドの長さなどの特注品も承ります。お気軽にご連絡下さい。



■ リング内径　φ55	2段照射(テーパー面/平面)2光源

上段：KenkoTokina型番、下段：日本ピーアイ型番（同製品、もしくは同等品）　

型　番	ファイバ種別	入射側		保護形式他	長さ (mm)	出射側(リング)		価格 (税別)
型　番	ファイバ種別	結束	形状	保護形式他	長さ (mm)	内径	外寸	価格 (税別)
FGR-1000FD55(2EAB) PLG-YDR55-1000-7R	多成分ガラス	φ10.1 φ7	φ15×31	フレキシブルSUS	1000	φ55	φ85×30	180,000 146,500
FGR-1500FD55(2EAB) PLG-YDR55-1500-7R	多成分ガラス	φ10.1 φ7	φ15×31	フレキシブルSUS	1500	φ55	φ85×30	195,000 179,400
FGR-2000FD55(2EAB)) PLG-YDR55-2000-7R	多成分ガラス	φ10.1 φ7	φ15×31	フレキシブルSUS	2000	φ55	φ85×30	210,000 196,000
