1.2インチ 25メガピクセル対応マシンビジョン単焦点レンズ f=12mm
2.74μmメガピクセルピッチ対応
25 Megapixel Fixed Focal Lens for MachineVision
AZURE-1224ZF
メーカー:AZURE Photonics
1.2ンチ12メガピクセル、素子サイズ(ピクセルサイズ) 2.74μmへ対応
1.2インチ 25メガピクセル以下、1.1インチ 20メガピクセル以下、1インチ 18メガピクセル以下の撮像素子に最適
適応素子: IMX540, IMX925, IMX935, IMX531, IMX541, IMX532, IMX542, IMX253, IMX304, IMX902, GMAX2518, GMAX3412, E2525A, EMERALD GEN2-12M etc.
後方突出量をZero
焦点距離f=12〜100mmのレンズで後方突出量をZeroを実現
全領域で高性能
至近距離〜無限まで、全領域で高性能を実現

Lineup

◆見積・注文 → お問合せ下さい

※商社様、小売店様は別途見積り致しますのでお問合せ下さい。

イメージャーサイズ(Image Format) 1.2″
解像度(Resolution) 180lp/mm
焦点距離(Focal Length) f=12.3mm
バックフォーカス(Back Focus) 13.5mm
F値(F/ No.) F2.4
絞り方式(Iris Type) 手動
ディストーション(Distortion) <-2.66%
有効径(Lens Effective Diameter) 前面(Front):φ32.5mm、後面(Back):φ19.5mm
全長(TTL) 88mm(WD=∞)
画角
(D×H×V)
1.2″ 77.9°×64.68°×50.44°
1.1″ 72.06°×59.84°×46.44°
1″ 66.72°×55.12°×42.6°
撮影距離(Suitable Distance) 0.1m〜∞
設計波長(Design Wavelength) 400〜700nm
レンズマウント(Mount) C
フィルターネジ径(Filter Thread) M52×P0.75

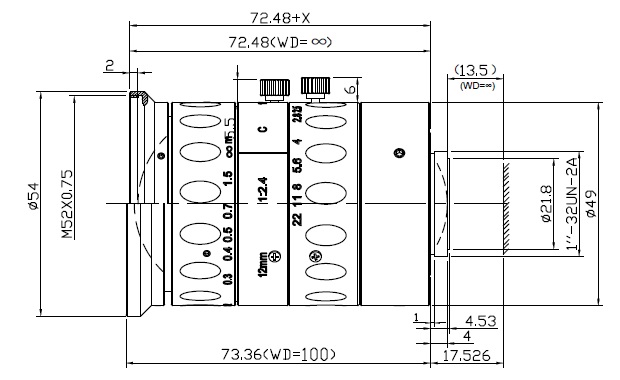

外形寸法(Dimention) φ54×72.48mm
重量(Weight)
動作温度(Operating Temperature) -20〜+65℃
