OpticalGarden／ USBカメラ／ XIMEA／ xiQシリーズ／ MQ013MG-ON-S7(-CS) モノクロ
1/2インチCMOS130万画素USB3.0モノクロカメラ
Ximea xiQシリーズ
MQ013MG-ON-S7 / MQ013MG-ON-S7-CS


USB3 Vision 対応
■ 高速210fps
■ グローバルシャッターCMOS
■ 1枚基板設計
■ 小型軽量・低消費電力・低価格
■1/2インチCMOS130万画素
1280×1024Pixel、モノクロCMOSカメラ
■USB3/USB3 Vision 最大フレームレート210fps
転送最大5Gbit/sのUSB3.0インターフェース により、高速フレームレートを実現
■超小型・超軽量・低消費電力
外寸法：W26.4×H26.4×D32.9mm　重量30g　消費電力1.58W
■様々な機能を搭載
ROI(部分読出)、サンプリング、ビンニング、シューティング補正等

Lineup
◆MQ013MG-ON-S7（Cマウント） → 価格は、お問合せ下さい

◆MQ013MG-ON-S7-CS（CSマウント） → 価格は、お問合せ下さい

※商社様、小売店様は別途見積り致しますのでお問合せ下さい。

Specification
Model MQ013MG-ON-S7 MQ013MG-ON-S7-CS
Resolution 1.3 MPix
Sensor resolution 1280pixel×1024pixel

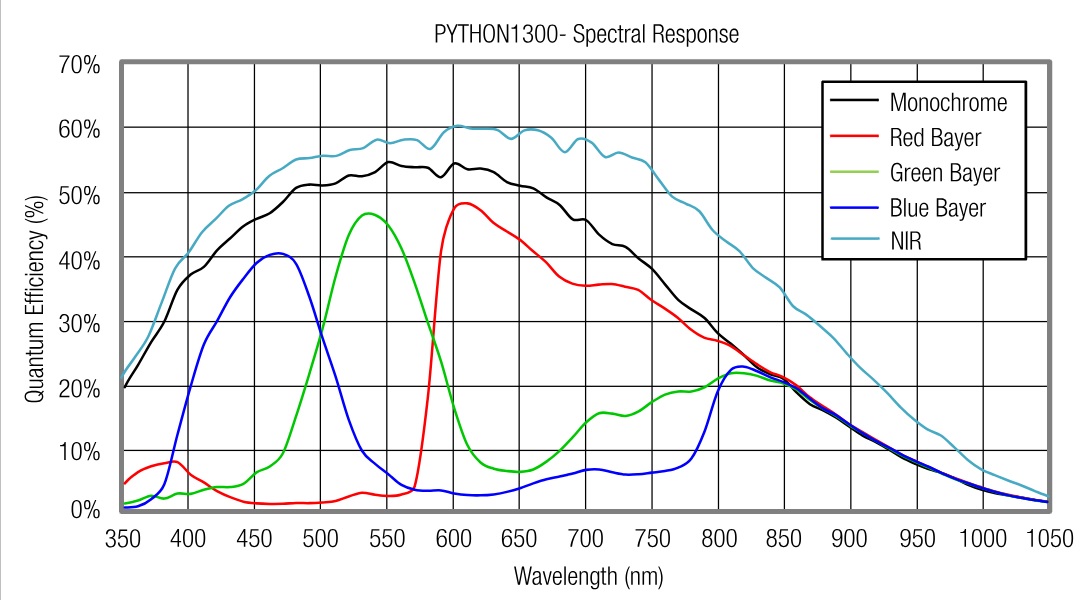

Seneor model onsemi PYTHON1300 → Spectral Response
Sensor type Monochrome
Sensor technology CMOS
Sensor size 1/2″
Sensor active area 6.1mm×4.9mm
Sensor diagonal 7.9mm
Pixel size 4.8µm
Shutter type Global shutter
Frame rate 210FPS
Bits 10bit
On-chip downsampling 1x1,2x2
On-chip decimation 1x1,2x2
Interface USB3
Data interface speed 5 Gbit/s
Data connector USB2 Micro-B
GPIO count Inputs:1,Outputs:1
Exposure minimum 100µs
Exposure maximum 1 s
Power consumption 1.58 Watt
Heat dissipation Natural convection
Sensor cooling No
Special features High speed,Single boad
Dynamic range 57.4dB
Full well Capacity 10000 e-
Saturation Capacity 7351.6 e-
Readout noise 9.3 e-
Signal to noise ratio 38.8 dB
Peak QE 54%550nm
Gain analog max 18 dB
Spectral Range 350 - 1050nm
Lens mount C-mount CS-mount
Enclosure tupe Standard housing
Physical dimensions(WHD) 26.4mmｘ26.4mmｘ32.9mm 26.4mmｘ26.4mmｘ27.9mm
Mass - weignt 30.0 g −
Ambient operating temp. 0℃ - 50℃
Storage temp. -25℃ - 60℃
Technology
USB3 Interface USB 3.1 Gen1 default Micro-B with screw lock threads
or optional flat ribbon connector for embedded vision systems
Digital Output 8, 10, 12 bit RAW pixel data digitization
General purpose I/O 1x opto-isolated input, 1x opto-isolated output, power LED,
2x LED software programmable
Synchronization Hardware and software trigger input,
exposure strobe output, busy output
Power requirements Bus powered via USB3 interface
Processing
Partial image readout ROI / AOI (region / area of interest);
Skipping and Binning modes supported
Image processing Host based de-Bayering; sharpening; Gamma; color matrix;
true color CMS; lookup table (LUT);
hue; saturation; sharpness; white balance
Hot pixel correction On camera storage of up to 5000 pixel coordinates;
host assisted correction
Auto adjustments Auto white balance; auto gain; auto exposure; HDR (High Dynamic range)
Flat field corrections Host assisted pixel level shading and lens corrections
Buffer memory 256kB of memory for stable USB transfer located in CYUSB3035 SuperSpeed USB Controller, additional small buffers inside FPGA
Signal conditioning Programmable debouncing time
Software
SDK / API Programmable with C++ and C#, Python
Software support one API / SDK for all cameras, adapters and drivers
for various image processing Libraries
Viewer programs CamTool viewer
Firmware updates Field firmware update through xiCOP tool
Computer
Operating systems Windows 10 (x86 and x64), Windows 7 SP1 (x86 and x64),
Linux Ubuntu, MacOS 10.8 and newer
Minimum host hardware Intel i3 3.0GHz, +2GB RAM memory, NVIDIA or Radeon 128MB,
Motherboard with PCIe x1 Gen 2 slot, compatible USB 3.0 host adapter
Regulations
Environment side Operating 0°C to 50°C on housing, RH 80% non-condensing,
-30°C to 70°C storage, Ingress Protection: IP40
Conformity CE, FCC, RoHS, GenICam/GenTL,
USB 3.0 SuperSpeed, USB3 Vision Compliant
■アクセサリー

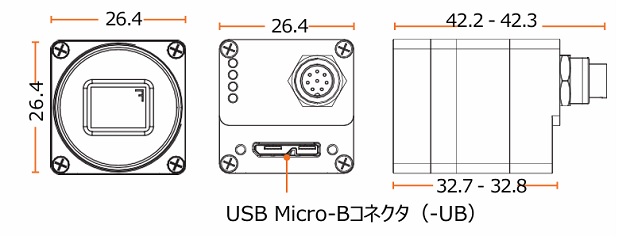

■図  面（MQ013MG-ON-S7）
■適合レンズ→条件：イメージャー：1/1.8インチ、1.3メガピクセル、5.3μmピクセルピッチ
TAMRON 1/1.8型2メガピクセル 工業用レンズ
1/1.8″〜1/3″ 2メガピクセル 4μmピクセルピッチ Cマウント
computar メガピクセル対応FAレンズ
1/2，2/3″〜1/4″ メガピクセル − Cマウント
FUJINON 1.5メガピクセルレンズHF-HA-1Sシリーズ
2/3″,1/2″ 1.5メガピクセル − Cマウント
SPACECOM 2/3型 3メガピクセル マシンビジョンレンズ
2/3″〜1/3″ 3メガピクセル − Cマウント
SPACECOM メガピクセルレンズ
1/2，1/1.8，2/3″ メガピクセル − Cマウント
