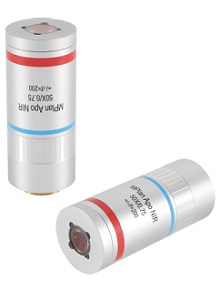

明視野用近赤外域補正 無限補正対物レンズ
M Plan Apo NIR / M Plan Apo HR NIR 20X/50X
DOMILIGHT
|
|
|
|
M PLAN Apochromat Nar Infrared(NIR)
|
|
■ 同焦点距離95mm、長作動対物レンズ
■ 可視スペクトルにおける色収差補正
■ レーザー光と加工面の同軸観察が可能
■ 532nm、1030〜1064nmのレーザー加工に対応
■ 厚さｔ=1.8の保護ガラス付属（HRタイプのみ）
|
|
|
◆価格・納期については、お問合せ下さい
※商社様、小売店様は別途見積り致しますのでお問合せ下さい。
|
|
|
|
|
|
|
| Item |
Specifications |
製品名
Product Name |
M Plan Apo NIR 50X |
UPCコード
UPC Code |
0176-9020-1000 |
光学的特性
Optical system characteristics |
無限補正
Infinitely corrected |
色収差補正
Correction level of chromatic aberration |
アポクロマート
Apochromat |
観察方法
Observation method |
明視野
Bright field |
倍率
Magnification |
50× |
焦点距離
Focal length |
4mm |
開口数
Numerical aperture(NA) |
0.55 |
作動距離
Working distance(WD) |
13mm |
分解能
Resolution |
0.50μm |
実視野
Field of view |
0.48mm（φ24接眼レンズ） |
被写界深度
Focal depth ±D.F. |
0.91μm |
対物視野数
Objective field number |
24 |
同焦距離
Parfocalizing distance |
95mm |
適合チューブレンズ
ompatible Tube Lens |
EFL=200mm |
固定用ねじ径（マウント仕様）
Type of screw thread |
M26×0.706（36TPI） |
重量
Weight |
394g |
|
|
|
|
|
|
|
|
| Item |
Specifications |
製品名
Product Name |
M Plan Apo NIR 20X |
UPCコード
UPC Code |
0176-9020-1000 |
光学的特性
Optical system characteristics |
無限補正
Infinitely corrected |
色収差補正
Correction level of chromatic aberration |
アポクロマート
Apochromat |
観察方法
Observation method |
明視野
Bright field |
倍率
Magnification |
20× |
焦点距離
Focal length |
10mm |
開口数
Numerical aperture(NA) |
0.42 |
作動距離
Working distance(WD) |
20mm |
分解能
Resolution |
0.65μm |
実視野
Field of view |
1.2mm（φ24接眼レンズ） |
被写界深度
Focal depth ±D.F. |
1.56μm |
対物視野数
Objective field number |
24 |
同焦距離
Parfocalizing distance |
95mm |
適合チューブレンズ
ompatible Tube Lens |
EFL=200mm |
固定用ねじ径（マウント仕様）
Type of screw thread |
M26×0.706（36TPI） |
重量
Weight |
377g |
|
|
|
|
|
|
|
|
| Item |
Specifications |
製品名
Product Name |
M Plan Apo HR NIR 20X |
UPCコード
UPC Code |
0281-9020-1001 |
光学的特性
Optical system characteristics |
無限補正
Infinitely corrected |
色収差補正
Correction level of chromatic aberration |
アポクロマート
Apochromat |
観察方法
Observation method |
明視野
Bright field |
倍率
Magnification |
20× |
焦点距離
Focal length |
10mm |
開口数
Numerical aperture(NA) |
0.6 |
作動距離
Working distance(WD) |
9.5mm |
分解能
Resolution |
0.46μm |
実視野
Field of view |
1.2mm（φ24接眼レンズ） |
被写界深度
Focal depth ±D.F. |
0.76μm |
対物視野数
Objective field number |
24 |
同焦距離
Parfocalizing distance |
95mm |
適合チューブレンズ
ompatible Tube Lens |
EFL=200mm |
固定用ねじ径（マウント仕様）
Type of screw thread |
M26×0.706（36TPI） |
重量
Weight |
563g |
|
|
|
|
|
|
|
|
| Item |
Specifications |
製品名
Product Name |
i Plan Apo HR NIR 50X |
UPCコード
UPC Code |
0104-9050-1001 |
光学的特性
Optical system characteristics |
無限補正
Infinitely corrected |
色収差補正
Correction level of chromatic aberration |
アポクロマート
Apochromat |
観察方法
Observation method |
明視野
Bright field |
倍率
Magnification |
50× |
焦点距離
Focal length |
4mm |
開口数
Numerical aperture(NA) |
0.67 |
作動距離
Working distance(WD) |
10mm |
分解能
Resolution |
0.41μm |
実視野
Field of view |
0.48mm（φ24接眼レンズ） |
被写界深度
Focal depth ±D.F. |
0.61μm |
対物視野数
Objective field number |
24 |
同焦距離
Parfocalizing distance |
95mm |
適合チューブレンズ
ompatible Tube Lens |
EFL=200mm |
固定用ねじ径（マウント仕様）
Type of screw thread |
M26×0.706（36TPI） |
重量
Weight |
470g |
|
|
|
|
|
|
|
|
| Item |
Specifications |
製品名
Product Name |
M Plan Apo HR NIR 50X |
UPCコード
UPC Code |
0293-9050-1001 |
光学的特性
Optical system characteristics |
無限補正
Infinitely corrected |
色収差補正
Correction level of chromatic aberration |
アポクロマート
Apochromat |
観察方法
Observation method |
明視野
Bright field |
倍率
Magnification |
50× |
焦点距離
Focal length |
4mm |
開口数
Numerical aperture(NA) |
0.75 |
作動距離
Working distance(WD) |
4mm |
分解能
Resolution |
0.37μm |
実視野
Field of view |
0.48mm（φ24接眼レンズ） |
被写界深度
Focal depth ±D.F. |
0.49μm |
対物視野数
Objective field number |
24 |
同焦距離
Parfocalizing distance |
95mm |
適合チューブレンズ
ompatible Tube Lens |
EFL=200mm |
固定用ねじ径（マウント仕様）
Type of screw thread |
M26×0.706（36TPI） |
重量
Weight |
582g |
|
|
|
|
