USB 3.2 Gen1 エクステンダーセット
UEX3C-KIT
ADTECHNO

■1本のLANケーブルでUSBを最大70m延長
■USB3.2 Gen1/2.0 / 1.1規格をサポート
■最大データ転送速度5Gbps
■ホスト側ユニット（UEX3C-H）にUSB Type-Cポート1基搭載
■デバイス側ユニット（UEX3C-D）にUSB Type-AとType-Cポートを各1基搭載
■USB給電対応（合計5V/2.5A、1ポート最大5V/1.7A）
■プラグアンドプレイ対応
■ホストPCの電源入力パススルー対応（最大60W）
■USBデータ転送専用設計（映像伝送：DP Alt mode非対応）

●UEX3C-KIT 価格：90,000円(税別)／99,000円(税込) ご注文はこちら→ショップ（光マート）

※商社様、小売店様は別途見積り致しますのでお問合せ下さい。



■ 特長

UEX3C-KITは、PCに接続するホスト側ユニットと、USBデバイスを接続するデバイス側ユニットとで構成され、両ユニット間をCat6A以上のLANケーブル1本で最大70m延長可能なUSB 3.1 Gen 1規格に準拠したUSBエクステンダーです。
トランスミッタとレシーバ間の最大データ転送速度は5Gbpsに対応 *1)。トランスミッタに搭載した2つのUSBポートで合計5V/2.5A(1ポート最大5V/1.7A)のUSB給電に対応する他、トランスミッタからレシーバへ給電するPoC（Power over Cable）機能を搭載します。
ホストPCの電源入力パススルーに対応し、USB Type-Cケーブル一本でPCへの給電とデータ伝送を同時に行うことができます。また、USBデバイスの仕様に応じて、USB給電はホスト追従または常時給電に設定できます。
プラグアンドプレイで動作するため、ドライバーのインストールやセットアップは不要で簡単にカメラ、マイク、ハードディスクドライブなどの機器との長距離接続が可能となります。また、壁面固定用の専用マウントブラケットを標準付属します。
UEX3C-KITは、複数のUSB3.2 Gen 1/2.0/1.1デバイス機器とホストPCの長距離接続が必要なカンファレンスルーム、コントロールルームやFA設備などに最適なソリューションです

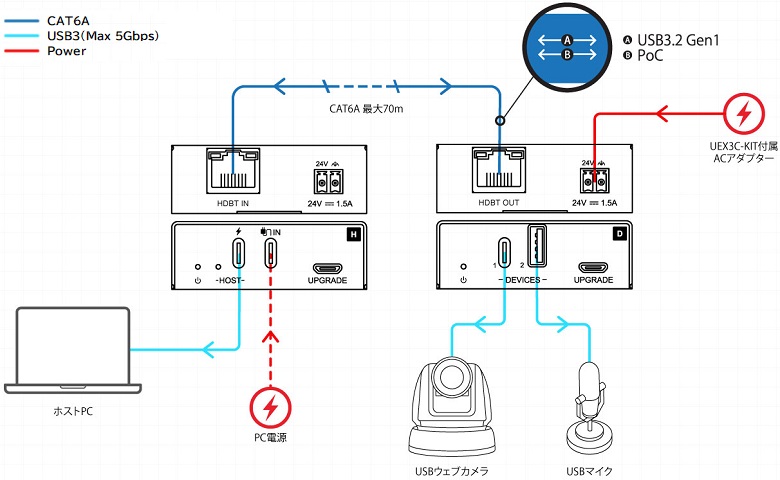

■ 接続図



■ 製品仕様

製品型番	UEX3C-KIT
送受信器	ホスト側ユニット UEX3C-H	デバイスユニット UEX3C-D
端子	USB Type-C（ホスト接続用） x1 USB Type-C（給電パススルー入力用） x1 RJ-45（HDBaseT） x1 2ピンターミナルブロック（電源入力） x1 Micro USB（サービス用） x1	USB Type-C（デバイス接続用） x1 USB Type-A（デバイス接続用） x1 RJ-45 (HDBaseT) x1 2ピンターミナルブロック（電源入力） x1 Micro USB（サービス用） x1
対応OS ^※1	Windows / macOS
USB規格 ^※2	USB 3.2 Gen1/2.0/1.1
転送速度 ^※3	最大5Gbps
伝送距離 ^※3	最大70ｍ (Cat6Aケーブル使用時)
対応LANケーブル	Cat6Aストレートケーブル (STP/F/UTP推奨)
USB給電 ^※4	－	合計最大5V/2.5A (1ポートあたり最大5V/1.7A)
USB PDパススルー ^※5	最大60W	－
電源	DC 24V/1.5A または PoC（ホスト側・デバイス側相互給電対応）
外形寸法	61 × 22 × 130mm（突起物含まず）
本体重量	約220g
動作温度	0℃～40℃
保存温度	-20℃～60℃
動作/保存湿度	10% ～ 90%（結露なきこと）
付属品	専用ACアダプター (DC 24V/1.5A) x1 / 専用マウントブラケット x2セット / 注意事項・保証書 x1
保証期間	ご購入日より3年間
適合認証	FCC/CE/PSE（ACアダプター）/RoHS

※1 全てのPC、USB機器との組み合わせでの動作を保証するものではありません。
※2 本製品はUSBデータ転送専用です。映像信号の伝送（DisplayPort Alternate Mode）には対応していません。
※3 伝送距離や転送速度は、使用するLANケーブルやUSBケーブルの品質・長さ、および接続する機器の性能に影響を受けます。
※4 消費電力の大きいUSBデバイスを接続する場合は、給電能力の高いケーブルを推奨します。
※5 USB PDパススルー機能を使用するには、接続するPC、ACアダプター、ケーブルがすべてUSB Power Delivery規格に対応している必要があります。
※ 本製品はUSBデータ転送専用です。DisplayPort Alternate Mode（DP Alt Mode）による映像信号の延長には対応していません。
