3メガピクセル対応 マシンビジョン用単焦点レンズ
1/1.8型 f=12mm F1.4

3 Megapixel Machine Vision Lens
TC1214-3MP
メーカー:Tokina


ピクセルピッチ4〜5μmの撮像デバイスに最適
ピクセルピッチ4〜5μmの撮像デバイス*1に最適化した光学設計により、 画像の中心から周辺までシャープでコントラストの高い画質を提供します。
ディストーションの低減
撮影画像の周辺部分で像が歪んでしまう原因であるディストーションを抑えた設計により、 画像処理や計測処理用レンズに最適です。
最大外径29.5oの小型・軽量設計
各機種ともに最大外径を29.5mmに抑え、29mmキュービックサイズのカメラ筺体へ搭載しても違和感のない小型・軽量設計を実現。 フィルタ径もM27 P=0.5mmと共通化されています。
ロック機構付
フォーカス、アイリス共にロック機構を標準装備。 ロックレバーをSUS材にすることでネジのカジリや折れを低減しています。

◆TC1214-3MP  ご注文・販売価格については、お問合せ下さい。

※商社様、小売店様は別途見積り致しますのでお問合せ下さい。

イメージャーサイズ Imager Size 1/1.8″
焦点距離 Focal Length 12mm
最大口径比 Maximum Aperture 1:1.4
絞り範囲 Aperture Range F1.4〜22
フォーカス範囲 Focus Range 0.2m〜∞
画角 Field of View Angle 1/1.8″ (水平)32.38°×(垂直)24.58°
操作方法 Operation フォーカス Focus 手動 ロック付
アイリス Iris 手動 ロック付
フィルターネジ径 Filter Size M27.0 P=0.5
寸法 Dimmensions φ29.5×35.7mm
質量 Weight 57g
動作温度 Operating Temperature −20℃〜+55℃
マウント Mount Type C-Mount
フランジバック Flange Back 17.526mm
バックフォーカス Back Focal Length 11.46mm

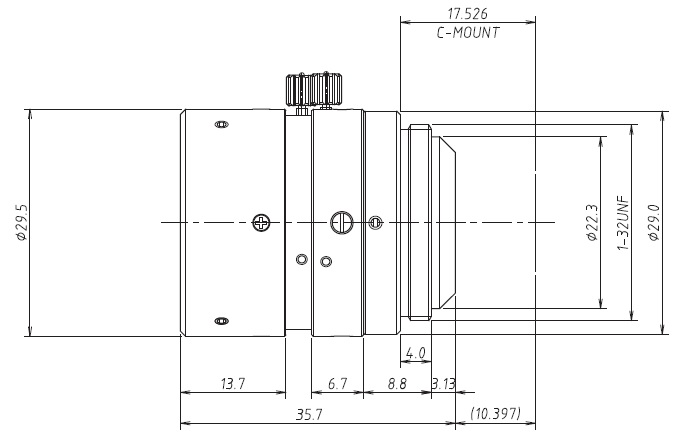

外観図面 Demensions
