2/3インチ 2メガピクセル対応バリフォーカルレンズ f=12-36mm
2 Megapixel Vari-Focal Lens
AZURE-1236ZM-IV
メーカー:AZURE Photonics
メガピクセルカメラへ対応
2/3インチ対応2メガピクセル (適合素子:CMV2000 等)
高精細、低ディストーション
FA・マシンビジョンに最適な性能を実現
FA・マシンビジョンで要望の多い焦点距離をサポート
焦点距離の範囲は、広角から望遠まで、豊富なバリエーションを用意
小型・軽量・低価格を徹底的に追求
コンパクトなボディー設計、工業用レンズの性能・品質で、低価格を実現


◆AZURE-1236ZM-IV 価格:30,400円(税別)/33,440円(税込)
ご注文はこちらへ→ショップ(光マート)
※商社様、小売店様は別途見積り致しますのでお問合せ下さい。
イメージャーサイズ(Image Format) 2/3″
解像度(Resolution) 2MP (100lp/mm)
焦点距離(Focal Length) f=12〜36mm
バックフォーカス(Back Focus) 11.06mm
F値(F/ No.) F2.8〜F16
絞り方式(Iris Type) 手動
ディストーション(Distortion) -3.6%〜-3.5%
レンズ有効径(Lens Effective Diameter) Front:φ31.73、Back:φ11.08
有効照度(Relative Illuminate) 61.9%
全長(TTL) 68.7mm
設計波長(Design Wavelength) 400〜700nm (Coating:400〜900nm)
画角F.O.V(D×H×V) 2/3″ 16.7°×13.6°×10.3° 〜49.8°×40.4°×30.6°
レンズマウント(Mount) C
撮影距離(Suitable Distance) 0.1m〜∞
作動距離(Optimum Working Distance) 2m
外形寸法(Dimention) φ38.5×53.97mm
重量(Weight) 140g
動作温度(Operating Temperature) −20℃〜+65℃
レンズ構成(Lens Construction) 12-9
主光線入射角度(CRA) 8.53°
フィルターネジ径(Filter Thread) M35.5×P0.5

■ 光学設計(Optical Design Report) WD=2000mm 短焦点
MTF

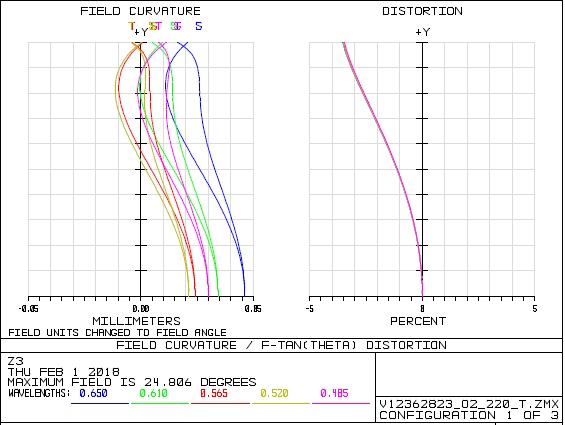

Field Curvature & Distortion

Relative Illumination

Spot Diagram


WD=2000mm 長焦点
MTF

Field Curvature & Distortion

Relative Illumination

Spot Diagram
