Camera Link Over ・ CoaXPressモデル
1.76インチ1257万画素CMOSカメラ (カラー／モノクロ)
STC-CMC120ACXP / STC-CMB120ACXP
メーカー：OMRON SENTECH （オムロンセンテック株式会社）
|
|
|
|
■CMOSセンサー(Global Shutter)搭載
■CoaXPress 対応
■フルスキャン時の最大フレームレート: 186.9 fps
■ソニー製CMOS「Pregius」搭載 1.76インチ1257万画素
■M42 マウント (M42-F マウントアダプタでF マウントに変更可能)
|
|
◆価格については、お問合せ下さい
※商社様、小売店様は別途見積り致しますのでお問合せ下さい。
|
| 仕 様 |
| 型式 |
STC-CMC120ACXP(カラー)
STC-CMC120ACXP-T
STC-CMC120ACXP-F
STC-CMC120ACXP-T-F |
STC-CMB120ACXP(白黒)
STC-CMB120ACXP-T
STC-CMB120ACXP-F
STC-CMB120ACXP-T-F |
| 撮像素子 |
1.76" 1257万画素 プログレッシブ
カラーCMOS(CMOSIS製:CMV12000)
分光分布グラフ |
1.76" 1257万画素 プログレッシブ
モノクロCMOS(CMOSIS製:CMV12000)
分光分布グラフ |
| シャッタータイプ |
グローバルシャッター |
| 有効画素数 |
4096(H) x 3072(V) |
| 撮像面積 |
22.5(H) x 16.9(V) x 28.2(D) |
| セルサイズ |
5.5 (H) x 5.5 (V) µm |
フレームレート
フル解像度時 |
8bits 4-Lane時 |
186.9 fps |
| 8bits 2-Lane時 |
93.4 fps |
| 8bits 2-Lane時 |
46.7 fps |
| 映像出力フォーマット |
8bits |
| CoaXPress データ出力タイプ |
CXP-6 (6.25Gbps) 4-Lane / 2-Lane / 1-Lane |
| ノイズレベル |
8bits 1-Lane：≤ 3.5 Digit(Gain 0 dB) |
| 感度 |
740 Lux |
370 Lux |
| 露光時間 |
8bits 4-Lane時 |
16 μ 秒 〜 16.777 秒 (初期値: 5,283 μ 秒) |
| 8bits 2-Lane時 |
16 μ 秒 〜 16.777 秒 (初期値: 5,300 μ 秒) |
| 8bits 1-Lane時 |
16 μ 秒 〜 16.777 秒 (初期値: 5,300 μ 秒) |
| ゲイン |
アナログゲイン |
x1, x2 及び x3 |
| デジタルゲイン |
x1 〜 x5 |
| 黒レベル |
0 〜 20 digits |
| ホワイトバランス |
0 (黒レベル相当) 〜 4 倍
(初期値: 1 倍) |
無し |
| 通信仕様 |
プロトコル: CoaXPress Standard Version 1.1 準拠
インタフェース: GenICam |
| ROI |
水平: 256 〜 4,096 画素 / 垂直: 2 〜 3,072 ライン (初期値: 4,096 x 3,072)
画像サイズ調整単位: 水平: 16 画素 / 垂直: 4 ライン
画像オフセット調整単位: 水平: 2 画素 / 垂直: 4 ライン |
| マルチ ROI |
非対応 |
| ガンマ |
非対応 |
| HDR |
非対応 |
対応 |
| ビニング |
非対応 |
| デシメーション |
非対応 |
| 画像反転機能 |
左右反転 / 上下反転 / 上下左右反転 / Off |
| 画素欠陥補正 |
最大 600 点 |
| 自動画質調整 |
自動露光 |
非対応 |
| 自動ゲイン(AGC) |
非対応 |
| ｵｰﾄﾎﾜｲﾄﾊﾞﾗﾝｽ |
非対応 |
| 動作モード |
パルス幅トリガ / エッジプリセットトリガ / CXP_トリガパッケット / フリーラン |
| 通信仕様 |
プロトコル: CoaXPress Standard Version 1.1 準拠
インタフェース: GenICam |
| 入出力信号端子 |
3 GPIO |
| 入力電源 |
PoCXP (+18.5 〜 +26 Vdc) |
| 消費電力 |
最大: 10 W 以下, 通常: 9 W |
| 動作温度／湿度 |
周辺環境温度: 0 〜 40 ℃, 周辺環境湿度: 0 〜 85 %RH (結露なきこと) |
| 保存温度／湿度 |
周辺環境温度: -30 〜 65 ℃ 又は 筐体温度 60 ℃以下,
周辺環境湿度: 0 〜 85 %RH (結露なきこと) |
| 耐振動 |
20 Hz 〜 200 Hz 〜 20 Hz （5分 / サイクル）, 加速度10 G, 各方向30分 |
| 耐衝撃 |
加速度38 G, 6 ms （正弦半波）, 各方向3回 |
| 規格 |
EMS: EN61000-6-2, EMI: EN55011 |
| 規制化学物質対応 |
RoHS対応 |
|
| 機構仕様 |
| 型式 |
STC-CMC120ACXP
STC-CMB120ACXP |
STC-CMC120ACXP-T
STC-CMB120ACXP-T |
| 外形寸法 |
68 (W) x 68 (H) x 40 (D)mm
（コネクタ含まず）→図面 |
68 (W) x 68 (H) x 46 (D) mm
（コネクタ含まず）→図面 |
| 光学フィルター |
光学フィルタ無し |
| 材質 |
アルミニウム合金 (AC) |
| レンズマウント |
M42 マウント: M42 × P1.0, FB = 10.0 mm (in Air) |
| 外部接続コネクタ |
CXP コネクタ: DIN1.0/2.3, Jack x 1, 75 Ω x 4
入出力信号コネクタ: HR10A-7R-6PB (ヒロセ) or 同等品 |
| カメラ取り付け |
M4 取り付け穴
(前面, 上面, 底面, 左右面:各4個) |
M4 取り付け穴
(前面, 底面, 左右面:各4個、上面:2個) |
| 質量 |
約 320 g |
|
| 機構仕様 |
| 型式 |
STC-CMC120ACXP-F
STC-CMB120ACXP-F |
STC-CMC120ACXP-T-F
STC-CMB120ACXP-T-F |
| 外形寸法 |
68 (W) x 68 (H) x 76.5 (D)mm
（コネクタ含まず）→図面 |
68 (W) x 68 (H) x 82.5 (D) mm
（コネクタ含まず）→図面 |
| 光学フィルター |
光学フィルタ無し |
| 材質 |
アルミニウム合金 (AC) |
| レンズマウント |
F マウント |
| 外部接続コネクタ |
CXP コネクタ: DIN1.0/2.3, Jack x 1, 75 Ω x 4
入出力信号コネクタ: HR10A-7R-6PB (ヒロセ) or 同等品 |
| カメラ取り付け |
M4 取り付け穴
(前面, 上面, 底面, 左右面:各4個) |
M4 取り付け穴
(前面, 底面, 左右面:各4個、上面:2個) |
| 質量 |
約 395 g |
|
|
|
 |
ピンアサイン
| ピン番号 |
信号名 |
IN/OUT |
| 1 | GPIO_GND | − |
| 2 | GPIO2 | IN/OUT |
| 3 | GPIO1 | IN/OUT |
| 4 | GPIO0 | IN/OUT |
| 5 | N.C. | − |
| 6 | N.C. | − |
|

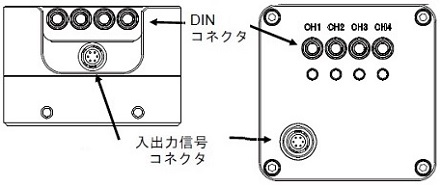

トーコネ製DIN (DIN1.0/2.3, Jack x 1, 75 Ω) 相当品 x 4
本製品はPoCXP タイプです。
PoCXP 対応のフレームグラバーボードより電源供給されます。
|
コネクタ: HR10A-7R-6PB (ヒロセ電機) 相当品
入出力信号の為のコネクタとなります。
ケーブル側はHR10A-7P-6S (ヒロセ電機) 相当品を使用下さい。
|
|
|
|
|
